| Нет. | Параметры | Чайник | Куртка | |
| 1 | Полный объем (л) | / | ||
| 2 | Рабочий объем (л) | 0.1 | ||
| 3 | Расчетное давление (МПа) | 6 | 1.8 | |
| 4 | Рабочее давление (МПа) | 5 | 1.5 | |
| 5 | Расчетная температура (℃) | 250 | 250 | |
| 6 | Рабочая температура (℃) | 200 | 200 | |
| 7 | Материал | S30408 | S30408 | |
 |
Приложение:

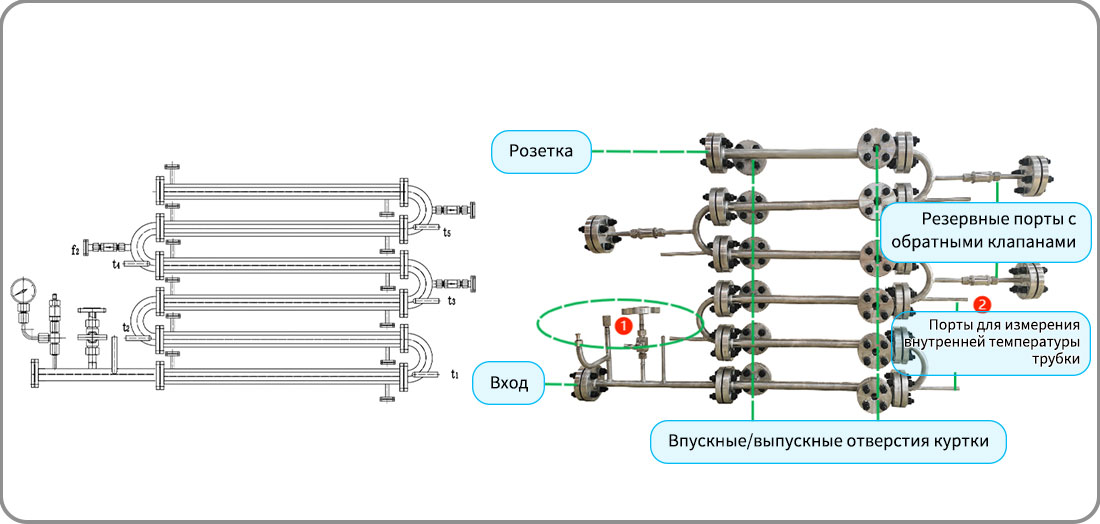

Общий объем реактора составляет всего 0,1 л, поэтому он используется в лабораторных целях. Преимущество: Диаметр трубки 12 мм, толщина 2 мм. Материал — нержавеющая сталь 304. Таким образом, он выдержит высокое давление 6,0 МПа при температуре 250 °C. Основная структура:
Корпус реактора изготовлен из 5 труб длиной 500 мм.
Каждая из труб имеет два порта, открытых на каждом конце, со стороны DN10. И они установлены с фланцем. Их цель - выгрузить продукт в разных частях для анализа состава. Фланцы имеют высокое давление и высокую эффективность уплотнения. |
| Промежуточная труба： В верхней точке разворота открыты три порта. Они оснащены односторонним клапаном, который может обеспечить подачу нового материала в трубчатое реакционное пространство. Они также используются для проверки правильного положения для взаимной зарядки реакции. Обратите внимание: этот тип промежуточной части может быть собран в любом месте трубчатого проточного реактора. |
 |
 |
Термокарман: Порты, открытые для датчиков, расположены соответствующим образом. На каждой трубе приварено 5 шт. трубок DN8. Эти крошечные трубки используются в качестве термокармана измерителя температуры. Таким образом, можно контролировать температуру каждой трубы. Длина термокармана небольшая, и он применяется только для трубчатого проточного реактора. |
| Часть контроля давления: Давление в реакторе контролируется манометром. Датчик установлен на патрубках, открытых вблизи заправочного отверстия. Рядом с манометром находится разрывная мембрана, которая сбрасывает давление, когда давление в реакторе превышает установленное значение. Рядом с соплом для измерения давления расположено отверстие для заправки газа, закрытое игольчатым клапаном. Рядом с ним установлен термокарман для контроля температуры сырья. |
 |
