| Нет. | Параметры | Чайник | Куртка | |
| 1 | Полный объем (л) | 1300 | ||
| 2 | Рабочий объем (л) | 1000 | ||
| 3 | Расчетное давление (МПа) | 0,6 | 0,6 | |
| 4 | Рабочее давление (МПа) | 0.3 | 0,5 | |
| 5 | Расчетная температура (℃) | -60~200 | -20~180 | |
| 6 | Рабочая температура (℃) | -40~150 | -15~150 | |
| 7 | Материал | ТА1+С30408 | S30408 | |
| Криогенный эффект Для этого реактора низкая температура применяется двумя способами. Рубашка и внутренние охлаждающие змеевики. В оба из них можно впрыскивать хладагенты для снижения температуры внутри котла. Для достижения температуры ниже минус 40°C криогенный процесс разделяется на два этапа. ᆞ Сначала хладагент при температуре -15°C подается в рубашку и снижает температуру котла ниже -10°C. ᆞ Во-вторых, прекратите подачу хладагента в рубашку и начните подачу жидкого азота во внутренние змеевики. Жидкий азот имеет температуру -60°C, поэтому он будет продолжать снижать температуру до -40°C. |
 |
 |
Материал для чайника:
Реагентная среда включает раствор H2SO4, водный раствор бромистоводородной кислоты и раствор HCL. Таким образом, сплав татина выбран в качестве материала, контактирующего со средой для реактора. Поскольку требуемый объем составляет 1000 литров, использование чистого титанового сплава обошлось бы слишком дорого. Поэтому мы применили плакированный лист, составленный из титана и нержавеющей стали. Титановый сплав предназначен только для коррозионной стойкости, в то время как нержавеющая сталь S304 используется для обеспечения опорной прочности.
Титан, который будет использоваться в других деталях:
ᆞ Помимо корпуса котла, детали перемешивания, включая ось, муфту, лопасти, изготовлены из титана.
ᆞ Внутренние катушки, погруженные в среду, изготовлены из титановой трубы.
ᆞ Фланец изготовлен из нержавеющей стали с титановым покрытием.
ᆞ Детали муфты вала механического уплотнения, контактирующие со средой, также изготовлены из титанового сплава.
|
 |

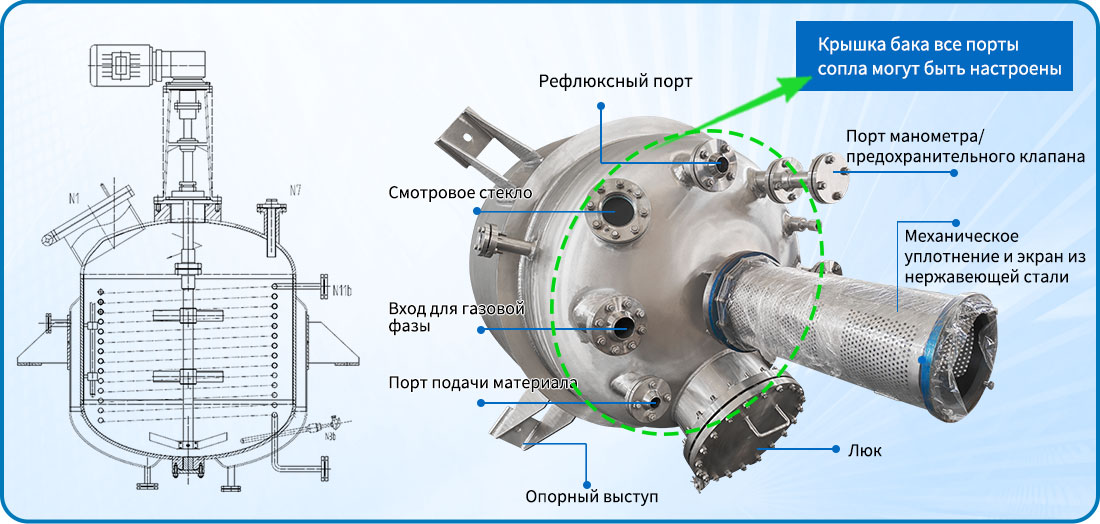

ᆞ Механическое уплотнение, уплотнение из ПТФЭ, коллектор, взрывозащищенный двигатель, редуктор, преобразователь частоты. ᆞ Внутренняя и внешняя поверхности чайника отполированы до Ra≤0,4 мкм. ᆞ Смотровое стекло и взрывозащищенная лампа смотрового стекла, заглушка для выпускного отверстия, манометр и клапан для вакуумной рубашки ᆞ Контроллер автоматизации. Он специально запрограммирован для осуществления криогенного процесса путем управления клапанами и временем подачи хладагента, а также оставшимся временем. Профиль: Котел имеет больший объем, чем другие реакторы периодического действия. Это связано с тем, что нашему заказчику требуется объем 1000 л, но небольшая высота реактора. Хотя больший диаметр цилиндра обуславливает высокую устойчивость реактора к давлению, базовая толщина базовой плиты S304 в 12 мм достаточна для удовлетворения потребностей. |
| Тип | Тип конструкции | Расчетная температура | Скорость перемешивания | Мощность нагрева | Тип разрядки | Смешивание стилей | Контактный материал | Контроллер |
| FCH1000AWP316WW001 | Закрытый тип (с люком) | -196 °С~ 20°С | 0~800 | Н/Д | Нижний | Лопасть с наклонными лопастями | ТА1 | н/д |
| Объем | Расчетное давление | Мотор | Мощность двигателя | тип охлаждения | Вал смесителя | Тип уплотнения | Крышка чайника открыта | Другие аксессуары |
| 1000 л | 0,6МПа | Взрывозащищенный двигатель | 4.0 | н/д | н/д | Механическое уплотнение | См. ниже | Метод охлаждения змеевик жидкий азот или -60℃ замораживание жидкое охлаждение |
