Гидротермальная реакция — это реакция, происходящая в условиях высокого давления и высокой температуры.
Поскольку гомогенные и негомогенные механизмы зародышеобразования гидротермальных реакций отличаются от диффузионного механизма твердофазных реакций, можно получать новые соединения и материалы.
В данном оборудовании расчетное давление составляет 8 МПа, расчетная температура — 230 °C, поэтому его также называют гидротермальным автоклавным реактором.
 |
Принцип нагрева:
- Котел нагревается с помощью нагревательной рубашки, расположенной по периметру.
Для нагрева масла внутри нагревательной рубашки используются электрические стержни.
Для нагрева имеется 6 стержней. Количество стержней определяется спецификацией стержней, а требуемая мощность нагрева — реакцией.
Мощность нагрева рассчитывается в зависимости от объема рубашки, объема реактора, теплофизических свойств среды, требуемой температуры.
- Внутренние охлаждающие змеевики собраны внутри нагревательной рубашки для точного регулирования температуры.

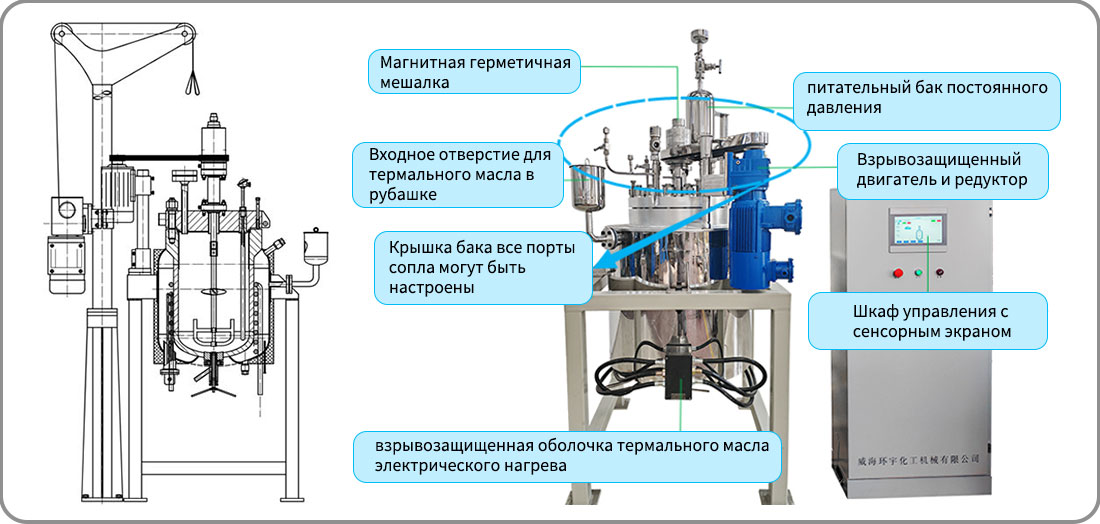

- Черный ящик на левом снимке — это взрывозащищенный корпус кабелей, он может предотвратить возникновение электрических искр.
|
- Для удовлетворения высокого давления применяются усиленные основные фланцы реактора.
- Толщина фланцев и количество болтов рассчитываются в соответствии со стандартом фланцев для применения под высоким давлением.
- Магнитная муфта вала используется в случаях, когда требуется высокое давление.
- Остальные отверстия на крышке реактора приварены или соединены резьбой.
- Внутренняя поверхность реактора изготовлена из сплава Хастеллой, который устойчив к сильной коррозии, вызываемой средой и продуктами реакции.
|
 |
|
Расчетное давление (МПа) |
Рабочее давление (МПа) |
Расчетная температура (℃) |
Рабочая температура (℃) |
Материал |
| Чайник |
8 |
6 |
230 |
180 |
С22+Q345R |
| куртка |
банкомат |
банкомат |
230 |
180 |
Q345R |
| Внутренняя катушка |
0.4 |
0.3 |
230 |
180 |
S30408 |
|
полный объем (л) |
Эффективный объем (л) |
Режим смешивания |
скорость перемешивания |
Мощность двигателя (Вт) |
| чайник |
120 |
100 |
Рама Push + Anchor |
0~150 об/мин |
2.2 кВт (dIIBT4) |
1. Контроллер Siemens PLC + сенсорный экран управления (регулирование скорости преобразования частоты, отображение тока двигателя, отображение температуры, программное управление температурой, отображение давления, сигнализация превышения давления и отключение, с функцией синхронизации), точность регулирования температуры ±1 ℃, невзрывозащищенный, устанавливается за пределами взрывобезопасной зоны.
2. Магнитная муфта (материал газового контакта C22, вязкость 10000 сП), с взрывозащищенным инверторным мотор-редуктором. (Обычный материал, взрывозащищенный класс dIIBT4) 3. Оснащен взрывозащищенным электрическим нагревательным стержнем.
4. Игольчатый клапан C22, мембранный манометр C276, мембранный взрывозащищенный датчик давления C276, предохранительный клапан (внутренние компоненты C-276), взрывозащищенный датчик температуры, заглушка на входном отверстии и расширительный клапан на выходном отверстии.
5. Материал:
Внутренний цилиндр, материал головки C22+ композитная пластина Q345R, другие контактные материалы в котле материал C22, фланец, материал крышки котла 16Mn +C22, материал рубашки Q345R, материал игольчатого клапана крышки котла C22, материал трубы крышки котла 22, материал выпускного клапана C22, материал муфты и верхнего вала C22.
6. С электрическим подъемным устройством с изоляционным ремнем, крышкой электрического подъемного котла, материал подъемного устройства - углеродистая сталь (взрывозащищенный подъемный двигатель). 7. Оснащен 5-литровым баком для подачи постоянного давления, материал бака и клапана - C22.
8. Масло-теплоноситель.
9. Система измерения минимальной температуры 10л
10. Компьютер: 16G памяти, 512G высокоскоростной твердотельный накопитель
