| Нет. | Параметры | Чайник | ||
| 1 | Полный объем (л) | 11 | ||
| 2 | Рабочий объем (л) | 10 | ||
| 3 | Расчетное давление (МПа) | 18 | ||
| 4 | Рабочее давление (МПа) | 15 | ||
| 5 | Расчетная температура (℃) | 315 | ||
| 6 | Рабочая температура (℃) | 260 | ||
| 7 | Материал | ТА2+Q345R | ||
 |
 |
 |

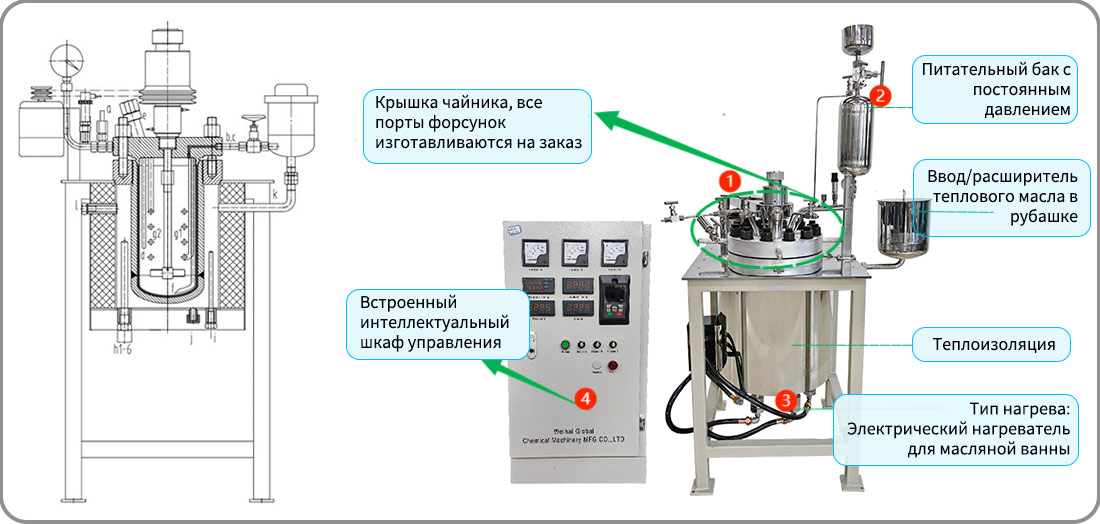

| ПИД-регулятор | Воронка бака постоянного давления | Манометры и преобразователи давления |
 |
Компоненты для высокого давления. Материал чайника: Углеродистая сталь с титановым покрытием Реакционная среда обладает высокой коррозионной активностью, поэтому вместо нержавеющей стали применяется титан. Расчетное давление составляет 18 МПа, поэтому углеродистая сталь с титановой футеровкой является экономичным выбором для этого реактора. Основной фланец: Его технические характеристики выбираются в соответствии с параметрами, указанными в стандартах на стальные фланцы, в соответствии с давлением. Так же и для фланца головки реактора. А внутренняя поверхность фланца наплавлена титаном для контакта со средой. |
Уплотнение втулки магнитного вала: Муфта вала мешалки магнитная, поэтому мы также называем ее магнитной мешалкой. Данная муфта обладает наилучшими характеристиками уплотнения среди сальниковых и механических типов уплотнения. Корпус уплотнения втулки изготовлен из высокопрочного материала из-за его малой толщины. Для этого применения применяется пластина из сплава Хастеллой, поскольку ее прочность в 3-4 раза выше прочности стали. Приборы контроля давления: Манометр: Манометр выбирается в соответствии с расчетной температурой и давлением. Датчик давления: Он преобразует давление в электрический сигнал, чтобы ПИД-регулятор мог отображать значение давления и соответствующим образом управлять давлением. Восходящая выпускная труба: Это небольшая конструкция этого приложения. Среда может быть выдавлена высоким давлением из котла в трубопровод более низкого давления. Разрывной диск: Разрывной диск — еще один предохранительный инструмент для реактора. Он может разорваться и сбросить давление газа, когда давление внутри котла превышает установленное значение. Резервуар для зарядки постоянным давлением Этот резервуар используется для подачи жидкой среды в котел во время протекания реакции. Из-за высокого давления внутри котла, бак должен быть с таким же или высоким давлением, чтобы жидкий реагент мог попасть внутрь котла. |
 |
 |
Эффективный объем (л) 10 Расчетное давление (МПа) 18
Рабочее давление (МПа) 15
Расчетная температура (℃) 315
Рабочая температура (℃) 260
Материал в контакте с материалом Титановый сплав
Режим перемешивания Тип лопасти
Скорость перемешивания 0-750
Метод нагрева Электрический нагрев в масляной ванне
Мощность двигателя (Вт) 750
Метод герметизации Магнитная сила
Средний Твердое тело-жидкость-газ трехфазный
|
