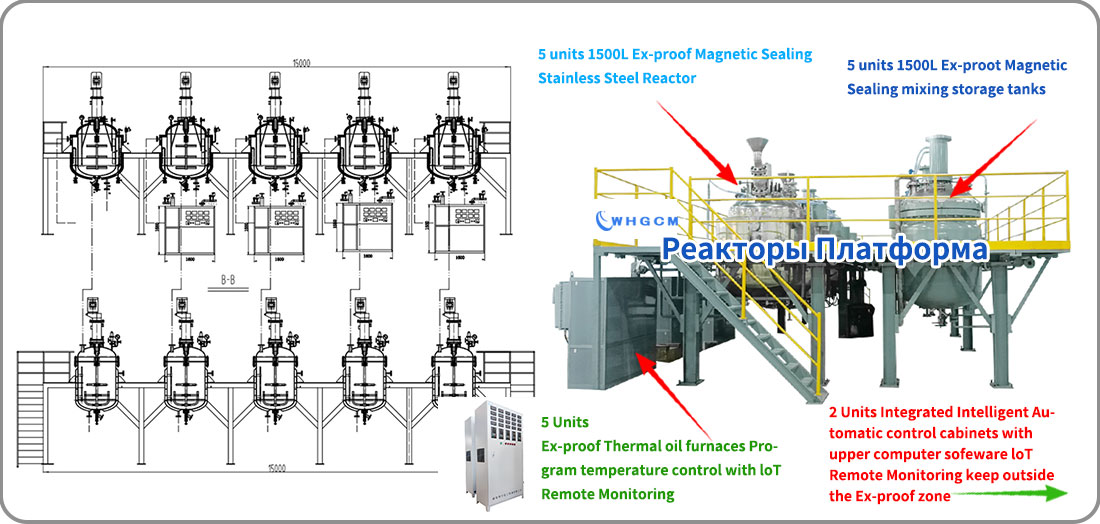

Эта установка состоит из двух типов реакторов последовательного периодического действия (SBR), всего 5 пар. Оба SBR объемом 1500 л. Один из SBR предназначен для низкоскоростного смешивания и дистилляции, а другой — для реакции под высоким давлением и высокой температурой. Они могли бы обеспечить гибкую настройку параметров операции и адаптировать различные изменения качества материала. Таким образом, они способны достигать сложных процессов через разделение времени. Системы SBR состоят из двух реакционных емкостей, SBR с низкой скоростью идет первым, а его продукт перегоняется в SBR высокого давления в качестве реагентной среды. Таким образом, они могут достичь высокой эффективности обработки, небольших площадей, низких инвестиционных и эксплуатационных расходов. |
| ПИД-регуляторы: Каждый из последовательных реакторов периодического действия имеет индивидуальный ПИД-регулятор. Функция контроля и управления скоростью перемешивания, температурой, давлением интегрирована в каждый ПИД-контроллер. На этом заводе контроллер PID имеет хост-сервер для управления всеми сразу. Таким образом, оператор может управлять всеми SBR с одной панели. |
 |
 |
Прочная платформа из углеродистой стали: SBR устанавливаются на той же платформе, которая разработана и изготовлена нашей компанией. Платформа спроектирована с такой высотой, чтобы выпускное отверстие реактора периодического действия высокого давления оставалось достаточно свободным от земли. Стойки и балки платформы изготовлены из стального профиля H большого размера. А их ножки могут быть прикручены к земле. Пол выполнен из крупной рифленой плиты. На полу платформы установлены поручни, которые могут удержать оператора от падения. Все части платформы сварены или скреплены болтами друг с другом и надежно заземлены путем удаления острых кромок и углов. Все детали окрашены распылением для защиты от ржавчины. |
 |
 |
1, дисплей шкафа управления PID и управление скоростью преобразования частоты, дисплей тока двигателя, дисплей температуры и дисплей давления. Он поддерживает программное обеспечение хост-компьютера для удаленного мониторинга. 2. Магнитное уплотнение. 3. Доступны все типы датчиков и портов в соответствии с требованиями заказчика. 4. Материалы: нержавеющая сталь 304. |
 |
 |
1, магнитное уплотнение, с взрывозащищенным двигателем (dIIBT4), редуктором и преобразователем частоты. 2. Интегрирован в шкаф ПИД-регулирования 3. Доступны все типы датчиков и портов в соответствии с требованиями заказчика. 4. Все охлаждающие змеевики котлов устанавливаются одинаково, чтобы обеспечить постоянство качества и производительности. 5. Внутренняя поверхность полированная, Ra≤0,4 мкм |
| Предметы | Единица | Реакционный сосуд | Куртка | Предметы | Единица | ||
| Расчетное давление | МПа | -0,1~1,0 | 0.7 | Операционный объем | Литров | 1500 | |
| Рабочее давление | МПа | 0,6 | 0,6 | Тип мешалки | / | Весло + Якорная рама | |
| Расчетная температура | °С | 100 | 100 | Скорость вращения | Обороты в минуту | 0 - 60 | |
| Рабочая температура | °С | 80 | 80 | Тип уплотнения | / | Магнитный герметик | |
| Материал | / | Нержавеющая сталь 304 + углеродистая сталь 16Mn | Углеродистая сталь Q345R | Мощность двигателя | кВт | 11.0 | |
| Элемент | Реакционный сосуд | Куртка | Катушка | Элемент | ||
| Расчетное давление МПа | 2.5 | 0,6 | 0,6 | Рабочий объем л | 1500 | |
| Рабочее давление МПа | 2 | 0,5 | 0,5 | Тип мешалки | Тип винта с тремя наклонными лопастями | |
| Расчетная температура °С | 270 | 270 | 270 | Скорость вращения | 0~200 | |
| Рабочая температура °С | 200 | 200 | 20 | Тип уплотнения | Магнитный герметик | |
| Материал | 304 | Q345R | 304 | Мощность двигателя кВт | 11.0 | |
|
 |
 |
1. Два типа шкафов ПИД-регулирования, всего 10 комплектов. 5 комплектов шкафов ПИД для магнитных реакционных котлов, а также шкаф управления установлены вне взрывобезопасной зоны. Еще 5 комплектов для низкоскоростного реактора с мешалкой. 2、Также имеется 5 комплектов теплопроводящих масляных печей. Стандартная связь 485, может быть унаследовано управление. 3. Трубопровод 4、1 комплект L подъемный кран настроен на установку и обслуживание, с рельсами. |
