00617
| Нет. | Параметры | Чайник | ||
| 1 | Полный объем (л) | 6.2 | ||
| 2 | Рабочий объем (л) | 5 | ||
| 3 | Расчетное давление (МПа) | -0,1~6 | ||
| 4 | Рабочее давление (МПа) | -0,1~5 | ||
| 5 | Расчетная температура (℃) | 150 | ||
| 6 | Рабочая температура (℃) | 100 | ||
| 7 | Материал | S30408 | ||
 |

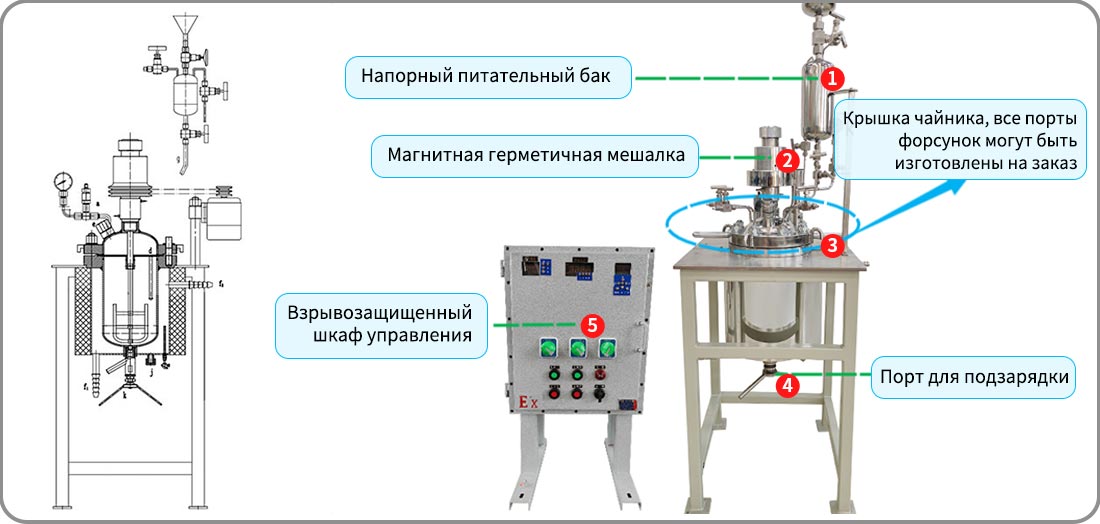

Высокое давление Значение давления: 6 МПа Для удовлетворения требований высокого давления применяются следующие технологии проектирования и производства. ᆞ Характеристики стенки цилиндра: диаметр 180 мм, толщина до 6 мм. ᆞ Усиленные фланцы, выдерживающие давление. ᆞ Усиленная втулка магнитного вала. ᆞ Порт постоянной зарядки также создан для удовлетворения требований высокого давления. ᆞ Форсунки используются винтового или сварного типа, а толщина трубы также выбирается в соответствии с давлением. |
| Компактные размеры и расположение портов Из-за небольшого пространства на крышке реактора размер портов и их расположение должны быть продуманы. Наша компания имеет большой опыт изготовления лабораторных реакторов объемом от 0,1 л до 50 л, может правильно расположить порты. Для этого реактора 5 л размер портов немного больше, чем у других реакторов 5 л из-за потребности в давлении. Поэтому наш инженер спроектировал для этого реактора стиль двигателя с боковой сборкой, который дает большую возможность избежать сопел. Прочный сварной шов Сварку выполняли квалифицированные сварщики с более чем 20-летним опытом работы. А испытания РТ и РТ необходимо провести после завершения строительства реактора. |
 |
 |
Инструменты Приборы интегрированы и предназначены для установки на порты с определенными целями. ᆞ На рисунке слева показано сопло давления, имеющее три патрубка для манометра положительного давления, манометра отрицательного давления и разрывной мембраны. ᆞ Порт зарядки постоянного давления настраивается. Он обеспечивает плавный поток для реактора, когда его нижний клапан открыт. Давление внутри бака будет таким же, как в реакторе, когда нижний клапан открыт. Таким образом, бак спроектирован с толстыми стенками для устойчивости к давлению. |
