00626
| Нет. | Параметры | Чайник | Куртка | |
| 1 | Полный объем (л) | / | ||
| 2 | Рабочий объем (л) | 20000 | ||
| 3 | Расчетное давление (МПа) | 2.5 | 0,6 | |
| 4 | Рабочее давление (МПа) | 1.7 | 0,5 | |
| 5 | Расчетная температура (℃) | 250 | 250 | |
| 6 | Рабочая температура (℃) | 200 | 200 | |
| 7 | Материал | S31603+Q345R | Q345R | |
 |
Порты для пакетного применения ᆞ Порты и сопла предназначены для пакетного использования. Обычно в котел для пакетной реакции загружают более двух типов реагентов. Вместе с требуемыми портами с особыми функциями, такими как контроль температуры, измерение давления, перемешивание и люк для поддержания, количество портов обычно превышает шесть. ᆞ Фланцы поставляются парами. Для этого реактора используются фланцы типов RF и FM, эти типы обеспечивают высокую герметичность. Это связано с тем, что химический реагент для реакции этого реактора является среднетоксичным, поэтому никакие утечки не допускаются во время рабочего процесса. Экономия средств Мудрый выбор материала ᆞ Мы используем плакированный лист углеродистой стали S316L вместо чистого S316L в качестве основного материала котла. Это сэкономит не менее 30% стоимости материала. ᆞ Кроме того, стоимость сварки углеродистой стали также ниже, чем при использовании чистой стали S316L. Интеллектуальное управление г Применение данного контроллера позволяет избежать ненужных затрат энергии на перемешивание и нагрев. |

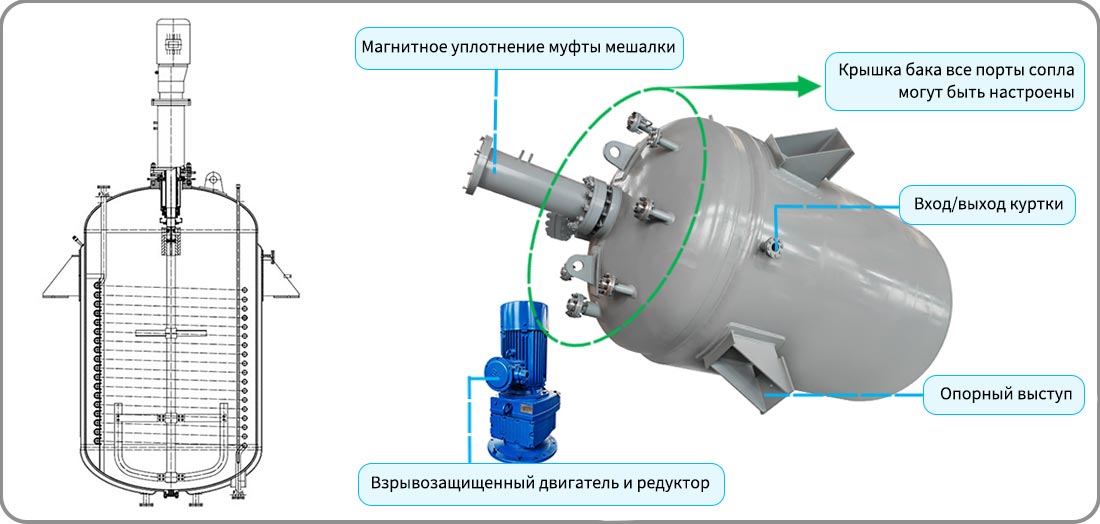

| Большой размер партии: ᆞ Диаметр корпуса котла составляет 2,6 метра, высота цилиндра — 3,2 метра, а с учетом глубины верхней и нижней головок — 4,7 метра. ᆞ Для обслуживания на его головке приварен люк размером DN500. Таким образом, оператор может попасть в котел реактора для обслуживания и чистки. ᆞ Химическим реагентом является Al2O3, который находится в твердой фазе. Поэтому для него применяется большой диаметр лопасти мешалки якорной рамы. Объем реакторного котла настолько велик, что одной перемешивающей лопасти недостаточно для достаточного перемешивания, поэтому мы добавили еще одну наклонную лопасть в середине перемешивающего вала. ᆞ Для большой мешалки и большого объема требуется большой крутящий момент, что приводит к необходимости использования двигателя большой мощности. ᆞ Котел закрытого типа, что очень распространено среди реакторов периодического действия. |
 |
 |
Детали для регулировки температуры Оболочка из углеродистой стали ᆞ Толщина стенки кожуха составляет 12 мм, что позволяет выдерживать вес до 10 тонн. ᆞ Теплоносителем является термическое масло, поэтому для данного оборудования можно использовать углеродистую сталь. ᆞ На рубашке открыты четыре порта: Входные/выходные отверстия для термического масла, сливное отверстие и вентиляционное отверстие. Входные/выходные порты будут подключены к нагревательному баку с постоянной циркуляцией термического масла. А два других порта могут помочь сбросить дополнительное давление, вызванное горячим маслом на стенку рубашки. Внутренние охлаждающие змеевики ᆞ Катушки установлены внутри чайника, поэтому они изготовлены из стали S316L для предотвращения коррозии, вызываемой химическими веществами. ᆞ Входные/выходные отверстия змеевиков открыты на головке реактора, а патрубки приварены фланцами из стали S304. Охлаждающая вода будет подаваться через впускное отверстие змеевиков, охлаждая химикаты, когда это необходимо для процесса. Количество змеевиков рассчитывается в зависимости от требуемой площади теплообмена. Детали контроля температуры ᆞ Термометр собран внутри температурного кармана, который также изготовлен из стали S316L, поскольку его необходимо погружать в химический раствор. ᆞ Длина трубки термокармана зависит от положения контроля температуры. |
| Расчетное давление (МПа) | Рабочее давление (МПа) | Расчетная температура (℃) | Рабочая температура (℃) | Материал | |
| чайник | 2.5 | 1.7 | 250 | 200 | S31603+Q345R |
| куртка | 0,6 | 0,5 | 250 | 200 | Q345R |
| Внутренняя катушка | 1 | 0,6 | 250 | 50 | S31603 |
| полный объем (л) | Эффективный объем (л) | Режим смешивания | скорость перемешивания | Мощность двигателя (Вт) | |
| чайник | / | 20000 | Верхний слой: наклонно-лопастного типа, нижний слой: якорного типа | 0~80 | 45 кВт (dⅡBT4) |
