| Нет. | Параметры | Танк | ||
| 1 | Полный объем (л) | 260 | ||
| 2 | Рабочий объём (л) | 200 | ||
| 3 | Расчетное давление (МПа) | -0.1/4.5 | ||
| 4 | Рабочее давление (МПа) | -0.1/4 | ||
| 5 | Расчетная температура (℃) | 135 | ||
| 6 | Рабочая температура (℃) | 100 | ||
| 7 | Материал | S31603 | ||
| 8 | Скорость перемешивания | 0-350 | ||
| 9 | Мощность двигателя (кВт) | 3 кВт (dIICT4) | ||
 |

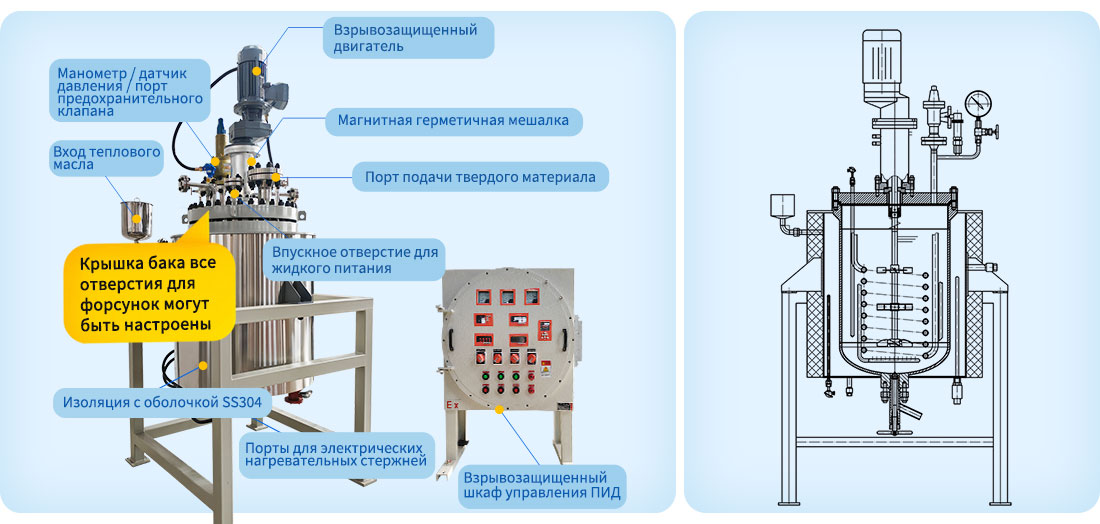

Двигатель мешалки Ex
Это взрывозащищенный двигатель, устанавливаемый в линию и соединенный с магнитной муфтой для мешалки.
|
|
Тип отопления
- Взрывозащищенные тепловые маслонагреватели с термомасляной ванной и взрывозащищенной колонной.
Черный ящик на правом изображении — это взрывозащищенный корпус кабелей, который предотвращает искрение. |
 |
 |
патрубки крышки бака
- Порт для манометра/датчика давления/предохранительного клапана - Порт для измерения внутренней температуры бака - Вход газа с распределителем - Запасной порт - Входной расширитель термомасла - Входной/выходной порт змеевика Примечание: все вышеперечисленное может быть настроено в соответствии с требованиями пользователя. |
| Технические параметры пилотного реактора | |||||
| Рабочий объём (л) | 50 | 100 | 200 | 300 | 500 |
| Тип структуры |
Открытый стиль
Соедините крышку и корпус чайника болтами и гайками на фланце.
|
||||
| Рабочее давление | Отрицательное давление -0,1~20,0 (МПа) | ||||
| Рабочая температура | -196-500°C | ||||
| Мощность двигателя (Вт) | 1.1 | 1.5 | 2.2 | 3 | 4 |
| Тепловая мощность (кВт) | 9 | 15 | 18 | 18 | 36 |
| Тип отопления | Прямой электрический нагрев дымохода, электрический нагреватель с термической масляной ванной, циркуляционная рубашка с термическим маслом/паром/расплавленной солью. | ||||
| Тип разряда | Слив снизу, отбор проб с крышки котла. | ||||
| Смесительный вал | Самосмазывающаяся износостойкая втулка из нержавеющей стали, подходящая для высокоскоростного перемешивания различных сред. | ||||
| Тип перемешивания | Рабочее колесо, лопатка, якорь, турбина, самовсасывающее устройство, рама, винт, ремень или по запросу заказчика. | ||||
| Тип уплотнения | Магнитная пломба, механическая пломба, упаковочная пломба. | ||||
| Мотор | Обычный двигатель переменного тока или взрывозащищенный двигатель по запросу заказчика. | ||||
| Материал реактора | Внутри котла в качестве контактирующего материала в основном используются нержавеющая сталь SUS304, SUS316L, SUS321, SUS310, а также титан, никель, цирконий, хастеллой и т. д., или футеровка из ПТФЭ, ППЛ, ПФА, никеля (Ni6) в зависимости от реакционной среды. | ||||
| Крышка чайника, открытое отверстие | Газовый порт, жидкостный порт, порт термогильзы, порт подачи твердых частиц, манометр, порт предохранительного клапана, входной/выходной порт охлаждающей воды (или смотровое стекло и другие порты в зависимости от рабочего давления). | ||||
| Контроллер устройства |
Оснащен автоматическим ПИД-регулятором или ПЛК-контроллером, отображает и контролирует скорость смешивания и температуру нагрева, имеет функцию самонастройки, точность регулирования температуры +1°C;
Управляйте другими приборами, такими как расходомеры, уровнемеры, клапаны, в соответствии с реакцией.
процесс.
|
||||
