Лабораторный реактор из нержавеющей стали с рубашкой объемом 2 л, интегрированный с регулируемой температурной системой для очистки исследовательских жидкостей

Условия реакции:
ᆞ Расчетная температура: 200°C.
ᆞ Объем реактора:
ᆞ Размер цилиндра: Диаметр 133 мм * Высота 200 мм * Толщина 5 мм
Полный объем этого реактора составляет всего 2,5 литра, поэтому его можно отнести к реакторам лабораторного масштаба.
ᆞ Материал: нержавеющая сталь S316L.
Нержавеющая сталь является очень подходящим материалом для коррозионной среды в данных рабочих условиях.

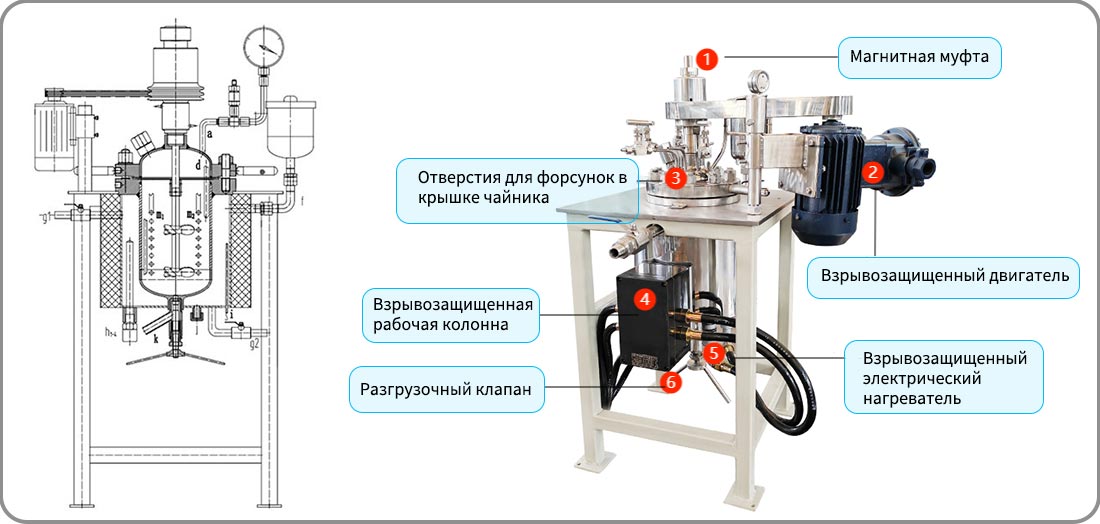

Красивый профиль:
ᆞ Корпус реактора из нержавеющей стали препятствует разрастанию пятен.
ᆞ Высота рамы 800 мм, покрытие – аэрозольная бледная краска.
Боковая установка двигателя с одной стороны снижает центр тяжести реактора и повышает его устойчивость.
ᆞ С другой стороны, это экономит место и делает конструкцию всего реактора более компактной и красивой.

Система отопления и охлаждения.
Куртка:
ᆞ Термокожух спроектирован как тип нагрева с внешней циркуляцией термомасла. Корпус изготовлен из S304.
ᆞ Электронагреватель подключен к рубашке, которая покрыта изоляцией. В рубашке есть вход и выход для масла ванны, что обеспечивает циркуляцию масла внутри рубашки. Благодаря стабильному тепловому усилию масла ванны, сосуд может нагреваться равномерно.
ᆞ Изоляционная оболочка изготовлена из стали S304 для предотвращения ржавления корпуса.
ᆞ Изоляция на внешней стороне корпуса судна предназначена для предотвращения утечки тепла.
ᆞ Материал портов и других деталей, соединяющихся с портами на рубашках, также S304.
Вышеуказанный электронагреватель, масляная ванна и изоляция предназначены для контроля температуры рубашки реактора.
Внутренние охлаждающие змеевики
ᆞ Катушки внутри сосуда используются для охлаждения после завершения реакции. Он соединен с охлаждающей водой через входное и выходное отверстие. Площадь теплообмена точно рассчитывается в соответствии с требованиями процесса нагрева.
ᆞ Материал катушек — нержавеющая сталь S316L.

Мешалка:
ᆞ Мощность двигателя составляет 750 Вт, что является почти максимальной мощностью, которую мы использовали для реакторов 2L.
Это связано с большим потреблением энергии, необходимым для высокой скорости перемешивания до 500 об/мин.
ᆞ Ось вала, муфта и лопасти изготовлены из нержавеющей стали S316L.
Порты и сопла:
ᆞ Среда фаз включает газ, жидкость и твердое тело. Таким образом, каждая фаза среды имеет соответствующие порты для них.
ᆞ Порты изготовлены из нержавеющей стали S316L.
ᆞ Входное/выходное отверстие внутренних катушек, включая сами внутренние катушки, также изготовлено из стали S316L.
ᆞ Термокарман, клапаны изготовлены из стали S316L.
ᆞ Фланцы, приваренные к патрубкам, изготовлены из нержавеющей стали S304.

Полный объем л

Расчетное давление МПа

Расчетная температура °C

Мощность двигателя Вт

Мощность нагрева кВт

Метод герметизации

Материал

2.5

3.0

200

750

2.0

Магнитное уплотнение

Нержавеющая сталь S31603

Операция Объем L

Рабочее давление МПа

Рабочая температура

Скорость вращения об/мин

Метод нагрева

Тип перемешивания

Расчетный срок службы лет

2.0

1.0

150

0-500

Электрический подогрев масляной ванны/Внешняя циркуляция

2 слоя лопастей пропеллера

10
