| Нет. | Параметры | Чайник | Куртка | |
| 1 | Полный объем (л) | 4 | ||
| 2 | Рабочий объем (л) | 3 | ||
| 3 | Расчетное давление (МПа) | -0,1~3 | 0,5 | |
| 4 | Рабочее давление (МПа) | -0,1~2,5 | 0.4 | |
| 5 | Расчетная температура (℃) | -15~150 | -15~150 | |
| 6 | Рабочая температура (℃) | -10~100 | -10~100 | |
| 7 | Материал | Нержавеющая сталь S31603 | Нержавеющая сталь S30408 | |
 |

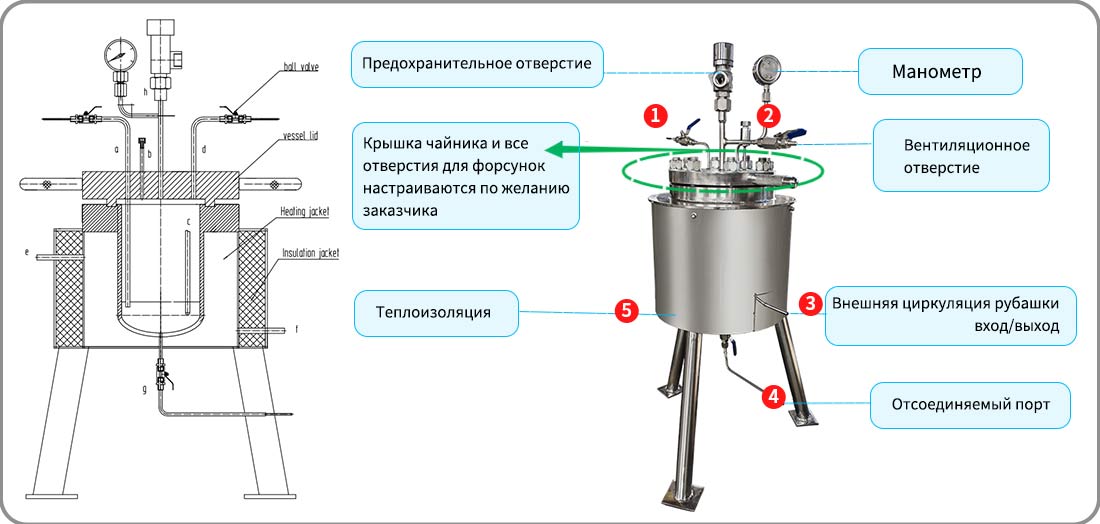

Это временный резервуар для хранения, изготовленный по индивидуальному заказу клиента. Детали, выдерживающие высокое давление Фланец Фланец поверхностного соединения MFM используется для герметизации крышки, чтобы исключить утечку из-за высокого давления внутри сосуда. Цилиндр усилен наплавкой и обработан с использованием фланца типа FM для соответствия фланцу на крышке. Толщина цилиндра сосуда Толщина составляет 4 мм, что позволяет выдерживать максимальное рабочее давление в 25 бар. Манометр и разрывной диск Они могли бы убедиться, что судно находится под наблюдением. Хорошая коррозионная стойкость Применение нержавеющей стали S316L для этого сосуда обеспечивает его коррозионную стойкость. Трубка, вводимая внутрь сосуда, также изготовлена из стали S316L. |
| Куртки Сосуд имеет две рубашки: одну — рубашку регулирования температуры, прикрепленную к внешней стенке сосуда, и другую — теплоизоляционную рубашку. Тепловая рубашка будет подключена к внешнему циркуляционному баку, который подает тепло и охлаждает хладагент через вход/выход рубашки. Корпуса обеих рубашек изготовлены из нержавеющей стали S30408. Крышка сосуда Крышка сосуда открывает специальные порты, штуцеры которых соединяют манометр и предохранительный клапан. Шаровые краны изготовлены из нержавеющей стали S316L. Крышка герметизирована фланцем с высокими характеристиками уплотнения, наплавленным на поверхность сталью S316L. |
 |
 |
Порты и насадки Все порты, сопла и датчики изготовлены из нержавеющей стали S316L. Два других порта, оснащенные шаровым краном, предназначены для входа и выхода среды. С двух сторон прикручены две ручки, чтобы крышку можно было снять после откручивания фланцев. Ручка на крышке сосуда изготовлена из нержавеющей стали S304. Зарядное и вентиляционное отверстия приварены к трубе из нержавеющей стали. Резервуарный порт соединен винтами с крышкой реактора. |
| Куртка Рубашка сосуда увеличивает его размер. Вход и выход нагревательной рубашки приварены к трубке с зажимом втулки, и она вытягивается из изоляционной рубашки. Это очень удобно для оператора, чтобы подсоединить трубы внешнего циркуляционного нагревательного бака. Ноги Сосуд поддерживается тремя ножками, изготовленными из нержавеющей стали S30408. Ножки приварены к нижней части изоляционного кожуха. Высота ножек позволяет легко управлять устройством, не наклоняясь. Порт выгрузки В выпускном отверстии установлен шаровой кран из нержавеющей стали марки 316L диаметром 6 мм. Выпускная труба изогнута на 90°. |
 |
