| Нет. | Параметры | Чайник | Куртка | |
| 1 | Полный объем (л) | 5700 | ||
| 2 | Рабочий объем (л) | 5000 | ||
| 3 | Расчетное давление (МПа) | 7 | 0,6 | |
| 4 | Рабочее давление (МПа) | 6 | 0.4 | |
| 5 | Расчетная температура (℃) | 300 | 300 | |
| 6 | Рабочая температура (℃) | 250 | 250 | |
| 7 | Материал | Нержавеющая сталь 316L, плакированная пластиной из углеродистой стали | углеродистая сталь Q345R | |
 |
Реактор спроектирован для производителя тонкой химии. Фланцы Сопла портов оснащены фланцами. Из-за высокого давления требуются хорошие уплотнительные характеристики. Поэтому фланцы обычно используют тип поверхностного соединения MFM или RF. Толстая пластина Из-за требований к давлению толщина пластины должна быть достаточно большой. Применение облицовочной пластины из нержавеющей стали 316L и углеродистой стали может не только обеспечить хорошую прочность, но и поддержать коррозионную стойкость, требуемую средой. |
| Магнитная муфта Эта муфта для вала двигателя обеспечивает хороший герметизирующий эффект, поэтому она широко используется в условиях высокого давления. Данная муфта изготовлена по индивидуальному заказу компанией WHGCM и способна удовлетворять различным требованиям к крутящему моменту за счет различного количества магнитных колец вдоль ее осевой линии. Высокая техника сварки Сварочный шов должен быть прочным и равномерным, чтобы преодолеть эффект, вызванный силой. |
 |
 |
Люк Реактор закрытого типа, поэтому для обслуживания и очистки оборудования необходим люк. Тип фланцевого соединения - поверхность RF, поэтому его аренда будет прекращена из-за большой площади. Количество болтов на фланцах также выбирается в соответствии со стандартом на сосуды высокого давления. Горловина люка усилена трубой из углеродистой стали и прочно приварена к отверстию. |
| Куртка Рубашка реактора изготовлена из углеродистой стали. Рубашка имеет входное и выходное отверстия, через которые проходит теплоноситель. На реакторе также имеется сливное отверстие, через которое осуществляется слив теплоносителя при его переливе. Нижний порт Нижний порт покрыт нержавеющей сталью 316L, что позволяет ему противостоять коррозии, вызываемой реагентом. |
 |

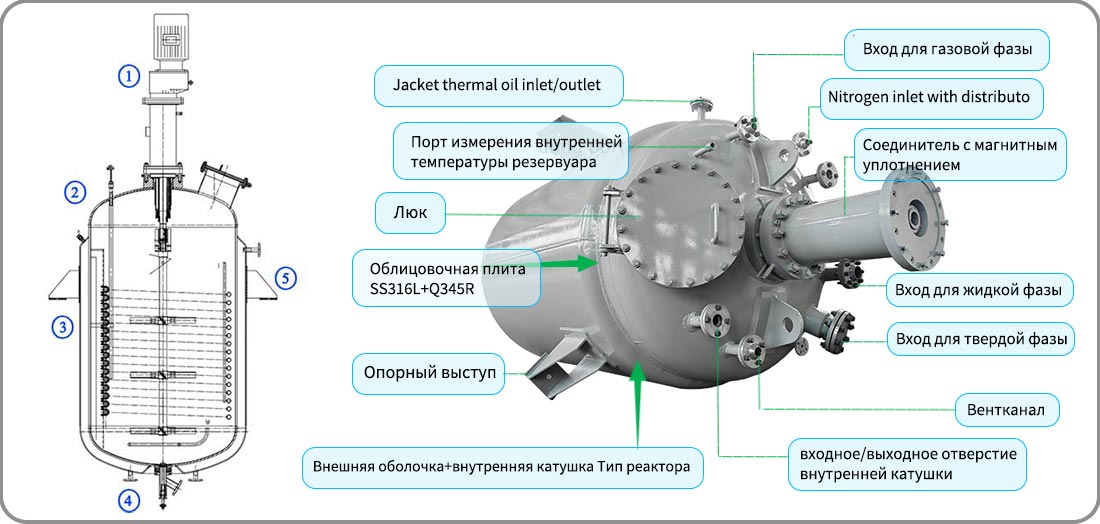

| 1. Мешалка. Двигатель: 22 кВт. Степень взрывозащиты: dIICT4. Редуктор: Передаточное отношение 13,5 Вал перемешивания: диаметр 80 мм. Лопасть: Трехслойная лопатка веслового типа. 2. Головка реактора. Эллиптического типа. Материал: SS316L + плакированная пластина Q345R. 3. Корпус реактора. Материал цилиндра: SS316L + Q345R для реакции с общей коррозионной химической средой. С рубашкой: Для метода внешнего циркуляционного нагрева. 4. Выпускное отверстие. Распределительный клапан направлен вниз, материал SS316L. 5. Наконечники. Углеродистая сталь. 4 шт. Окрашены распылением. |
 |
