| Нет. | Параметры | Чайник | Кожух змеевика полутрубный | |
| 1 | Полный объем (л) | 9800 | ||
| 2 | Рабочий объем (л) | 8000 | ||
| 3 | Расчетное давление (МПа) | 2 | 2 | |
| 4 | Рабочее давление (МПа) | 1.5 | 1.6 | |
| 5 | Расчетная температура (℃) | 250 | 250 | |
| 6 | Рабочая температура (℃) | 200 | 200 | |
| 7 | Материал | SS304+Q345R | Q345R | |
 |

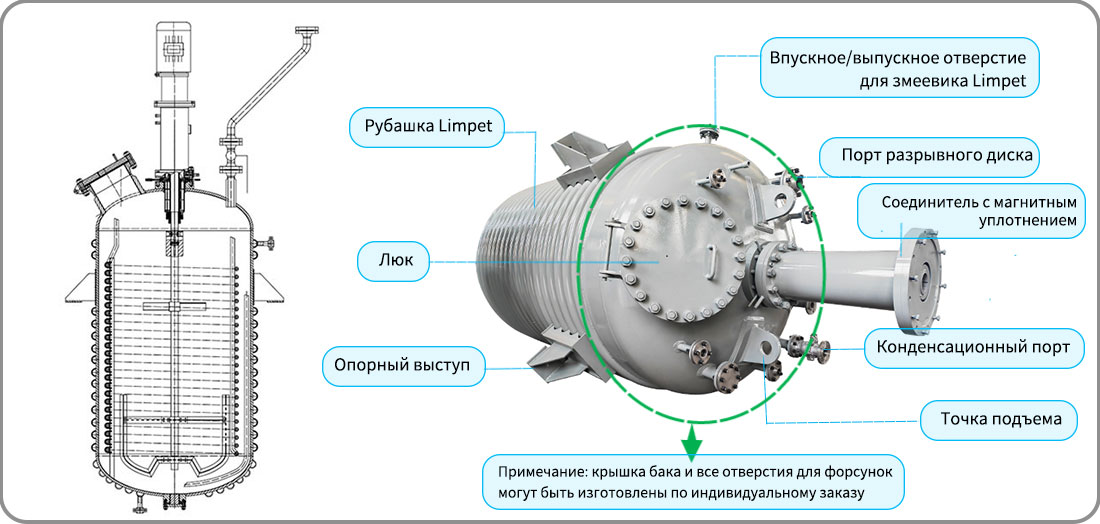

Детали, соответствующие требованиям высокого давления: Цилиндр:
Магнитная уплотнительная муфта: Эта муфта может обеспечить эффект статического уплотнения корпуса реактора, поэтому она является очень хорошим выбором для применений с высоким давлением, поскольку может обеспечить нулевую утечку среды. Фланцы: Сопла порта используют фланцы в качестве соединительных деталей. Фланцы выбираются в соответствии со стандартом High Pressre Steel Flange Standard, что обеспечивает высокую герметичность соединения. |
| Система контроля температуры: Обогрев: Полиэфирная реакция арильной смолы требует нагрева в начале и в конце реакции. Расчетная температура 250°C предлагается клиентом, и нам необходимо спроектировать и изготовить систему в соответствии с требованиями. В качестве тепловой среды и хладагента, требуемого клиентом, используется вода. Так как рабочая температура выше температуры кипения воды, то теплоносителем внутри нагревательных деталей фактически является водяной пар. Мы проектируем полутрубчатые змеевики, выдерживающие давление 1,6 МПа, поскольку водяному пару требуется высокое давление. Охлаждение: Реакцию полиэфирной смолы необходимо проводить с охлаждением, поскольку в ходе реакции выделяется большое количество тепла. Охлаждающая вода будет подаваться во внутренние охлаждающие змеевики, после чего они будут нагреваться до состояния пара, а затем тепло будет выходить из котла. Поэтому мы также проектируем давление, которое может выдерживать охлаждающий змеевик, на уровне 1,6 МПа, чтобы обеспечить безопасность процесса охлаждения. |
 |
 |
Взрывозащищенные детали: В связи с воспламеняемостью реагента и его продуктов, детали реактора спроектированы с учетом взрывозащиты. Высокая герметичность: Утечка среды и продукта строго предотвращается. Утечка не допускается ни в одной из частей реактора.
|
 |
Инструкции по настройке: 1. с одной магнитной муфтой, с взрывозащищенным мотор-редуктором. 2. с преобразователем частоты, можно контролировать скорость перемешивания. 3. материал: корпус и крышка котла - SS304 + Q345R взрывобезопасная композитная пластина. Материал внутри котла и контактная среда деталей - SS304. Материал сварной полутрубы - змеевик - Q345R. 4. С 4 выступами. 5. Питание: 380 В 6. Двухслойная мешалка. 7. Система контроля температуры Наружный сварной полутрубчатый змеевик нагревается паром; Внутренняя катушка также нагревается паром или охлаждается охлаждающей водой. 8. Конечный продукт: акриловая смола на основе растворителя. 9. Взрывозащищенными являются: Двигатель, шкаф управления, разрывной диск, предохранительный клапан, манометр, магнитное перемешивание, взрывозащищенный платиновый резистор |
| Чайник | Хаф-пайп | Внутренняя катушка | ||
| Расчетное давление (МПа) | 2.0 | 2.0 | 2.0 | |
| Рабочее давление (МПа) | 1.5 | 1.6 | 1.6 | |
| Расчетная температура (℃) | 250 | 250 | 250 | |
| Рабочая температура (℃) | 200 | 200 | 200 | |
| Середина | Смола | Пар | Пар или охлаждающая вода | |
| Материал | Q345R+SS304 | Q345R | СС304 | |
| Тип перемешивания лопастной | Тип весла+якорь | |||
| Форма уплотнения вала | магнитное уплотнение | |||
| Скорость | 0-80 об/мин | |||
| Власть | 22КВт | |||
