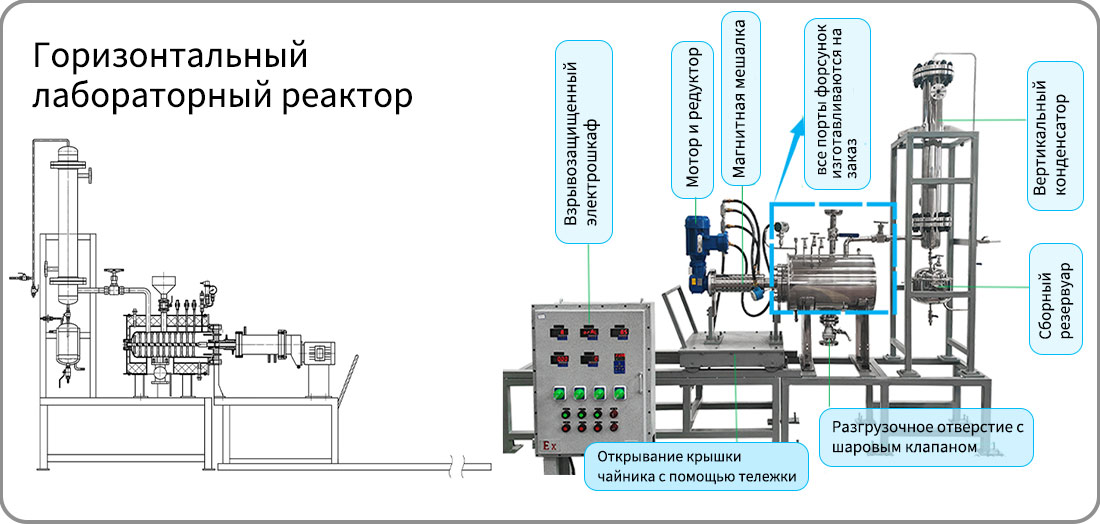

Номер и наименование детали:
(1) Горизонтальный реакционный сосуд.
(2) Вертикальный конденсатор.
(3) Приемный бак.
(4) Закрепите стойку.
(5) Подвижная стойка.
(6) Мешалка.
(7) Скользящая направляющая.
- Детали 1,2,3 закреплены на фиксирующей стойке.
- Деталь 6 закреплена на подвижной стойке.
- Подвижную стойку (деталь 5) можно было тянуть влево и вправо по направляющей.
- Горизонтальный реакционный сосуд и мешалка могут быть соединены болтами с помощью фланца, и они составляют горизонтальный реакционный котел, который является основными частями этого устройства.
|
Реактор используется для изучения реакции натриевой соли и ацилфторида. Для исследования требуется, чтобы реактор выдерживал широкий диапазон температурных сдвигов, от минус 25°C до 320°C.
Тепловая куртка:
Изменение температуры осуществляется за счет рубашки, охватывающей чайник.
Рубашка имеет входные/выходные отверстия для соединения с внешним циркуляционным баком постоянной температуры.
Изоляционная куртка:
Наружный слой реакционного сосуда представляет собой изоляционную оболочку.
Вертикальный конденсатор:
- Конденсатор применяется в этом приспособлении для отделения определенного продукта от смеси в котле.
- В верхней части конденсатора имеется вентиляционное отверстие, через которое можно создавать вакуум или выпускать воздух из системы.
- Под конденсатором находится приемный бак с рубашкой. Охлаждающая вода протекает через рубашку, так что при необходимости она может продолжить конденсацию.
|
 |
Конфигурации
1. Один комплект взрывозащищенного шкафа ПИД-регулирования
Управление преобразованием частоты, отображением тока двигателя, температуры и давления.
Класс взрывозащиты: dIIBT4.
2. Магнитное уплотнение втулки вала (внутренний материал Hastelloy C-276), с взрывозащищенным мотор-ременным редуктором.
Класс взрывозащиты: dIIBT4.
3. Циркуляционный обогрев рубашки, с изоляцией.
Материал изоляционного цилиндра — нержавеющая сталь.
4. Материал:
Материал крышки котла, внутреннего цилиндра, головки и других материалов, контактирующих со средой, — нержавеющая сталь S31603.
Материал фланцевой оболочки — нержавеющая сталь S30408.
Порты, клапаны, трубы также изготовлены из нержавеющей стали S31603.
5. Оснащен соответствующими клапанами, манометром, взрывозащищенным датчиком давления, взрывозащищенным PT100, гаечным ключом и стандартными принадлежностями.
Выпускное отверстие оснащено высокотемпературным шаровым клапаном,
6. Вспомогательное дистилляционное устройство, включающее трубчатый конденсатор площадью 1,0 кв. м, 1 сборный бак объемом 5 л (с рубашкой), включающее соединительные клапаны и трубопроводы.
Материал — нержавеющая сталь S31603.
7. Вакуумный насос.
8. Опора из нержавеющей стали. Высота кронштейна 500 мм, изготовлена из углеродистой стали, с покрытием. Крышка чайника закреплена на салазках, материал покрытия углеродистая сталь, крышку чайника можно вручную толкать.
9. Машина для работы при высоких и низких температурах.
Спецификация
|
Расчетное давление (МПа) |
Рабочее давление (МПа) |
Расчетная температура (℃) |
Рабочая температура (℃) |
Материал |
| чайник |
2.5 |
1.6 |
-25~350 |
-20~320 |
S31603 |
| куртка |
0,8 |
0,6 |
-25~350 |
-20~320 |
S30408 |
|
Полный объем (л) |
Эффективный объем (л) |
режим перемешивания |
скорость перемешивания |
обогрев |
| чайник |
12 |
10 |
перемешивание граблями |
0~150 |
циркуляционный нагрев рубашки |
