| Нет. | Параметры | Танк | ||
| 1 | Полный объем (л) | 3500 | ||
| 2 | Рабочий объём (л) | 3000 | ||
| 3 | Расчетное давление (МПа) | 8 | ||
| 4 | Рабочее давление (МПа) | 6 | ||
| 5 | Расчетная температура (℃) | 200 | ||
| 6 | Рабочая температура (℃) | 180 | ||
| 7 | Материал | SS304+Q345R | ||
| 8 | Скорость перемешивания | 0~300 | ||
| 9 | Мощность двигателя (кВт) | 18.5 | ||
 |
Магнитный герметичный соединитель для мешалки
* Статическая герметизация + магнитный привод – Отсутствие динамического уплотнения, гарантия нулевой протечки.
* Встроенная система охлаждения – Предотвращает перегрев ядра и снижение производительности.
* Бесконтактная передача – Износостойкий, не требует сложного обслуживания, длительный срок службы.
|

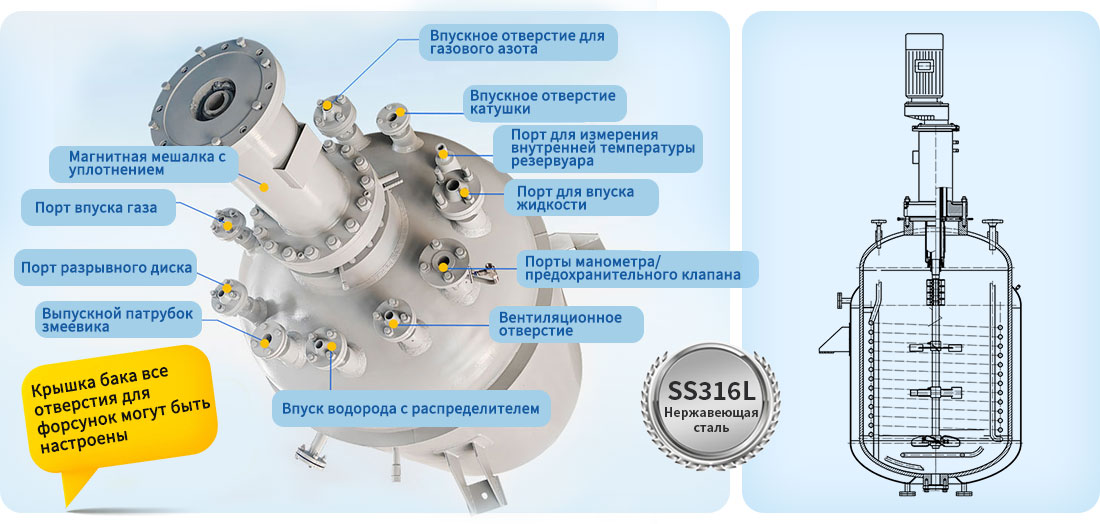

патрубки крышки бака - Порт для измерения внутренней температуры бака - Предохранительный клапан/порт для манометра - Порт подачи материала -Нижняя часть газораспределительного порта для гидрирования с распределителем -Вентиляционное отверстие -Входной патрубок для газа с вставкой в нижнюю трубку -Входной/выходной патрубок катушки -Входной/выходной патрубок рубашки
Примечание: все типы патрубков и фитингов могут быть изготовлены на заказ. |
 |
 |
Дно резервуара - Выпускное отверстие закрыто глухой пластиной. - сливное отверстие рубашки
-Входной/выходной патрубок рубашки
|
| Магнитная пломба Промышленный реактор Технические параметры | |||||||
| Статья № |
ГШ -1000
|
ГШ -2000
|
ГШ -3000
|
ГШ -5000
|
ГШ -8000
|
ГШ -10000 | ГШ -20000 |
| Объем работы |
1000 л
|
2000 л
|
3000 л
|
5000 л
|
8000 л
|
10000 л
|
20000 л
|
| Тип структуры | Тип закрытого типа (с люком) | ||||||
| Проектное давление (Мпа) |
Отрицательные значения 0,1-15
|
Отрицательный
0,1-15 |
Отрицательный
0,1-15 |
Отрицательный
0,1-10 |
Отрицательный
0,1-10 |
Отрицательный
0,1-10 |
Отрицательный
0,1-10 |
| Расчетная температура | -196-300℃ | -196-250℃ | |||||
| Скорость перемешивания | 0-800 об/мин | 0-500 об/мин | |||||
| Мотор | Обычный двигатель переменного тока или взрывозащищенный двигатель по запросу заказчика. | ||||||
| Мощность двигателя |
5,5 кВт
|
11 кВт
|
15 кВт
|
22 кВт
|
/ | ||
| Мощность нагрева |
48 кВт
|
60 кВт
|
75 кВт
|
90 кВт
|
/ | ||
| Стиль отопления | Электрический инфракрасный обогрев, электрический нагреватель с масляной ванной, циркуляционная рубашка с использованием масляной ванны/пара/расплавленной соли. | Циркуляция в рубашке охлаждения с использованием термомасла/пара/расплавленной соли | |||||
| Стиль разряда | Слив со дна или отбор проб с крышки чайника. | ||||||
| Вал смесителя | Самосмазывающаяся износостойкая втулка из нержавеющей стали, подходящая для высокоскоростного перемешивания различных сред. | ||||||
| Смешивание стилей | Рабочее колесо, лопастное колесо, якорное колесо, турбинное колесо, самовсасывающее устройство или по запросу заказчика. | ||||||
| Тип уплотнения | Магнитная пломба | ||||||
| Контактный материал | В качестве контактирующего материала в основном используются облицовочные плиты из нержавеющей стали SS304 + низкоуглеродистая сталь Q345R, SS316L + Q345R, SS321 + Q345R, или чистая нержавеющая сталь; либо облицовочные плиты из титана, никеля, циркония, хастеллоя, инконеля или монеля, либо с покрытием из тефлона, ПТФЭ или ППЛ по запросу заказчика. | ||||||
| Крышка чайника
Открытый порт
|
Газовый порт, жидкостный порт, порт термогильзы, порт подачи твердых частиц, манометр, порт предохранительного клапана, смотровой люк, входной/выходной порт охлаждающей воды.
(или через смотровое стекло и другой порт в зависимости от рабочего давления)
|
||||||
| Контроллер | Оснащен автоматическим ПИД-регулятором или ПЛК-контроллером, точность регулирования температуры ±1℃; может отображать и контролировать скорость смешивания и температуру нагрева; может регулировать мощность нагрева для поддержания постоянной температуры, а также имеет функцию самонастройки. | ||||||
| Другие аксессуары | Если у пользователя есть другие особые требования к крышке котла, размерам корпуса, внутренней конструкции, высокому и низкому давлению, мешалке и другим вспомогательным устройствам (таким как рефлюксный блок, конденсатор, резервуар постоянной подачи, коллектор и т. д.), мы можем изготовить реакторы по индивидуальному заказу в соответствии с запросами пользователя. | ||||||
Arrange our engineer to assist customer in equipment assembly and installation on site or online;
Training workers to use machine properly.
