| Нет. | Параметры | Танк | ||
| 1 | Полный объем (л) | 190 | ||
| 2 | Рабочий объем (л) | 150 | ||
| 3 | Расчетное давление (МПа) | 0,3 | ||
| 4 | Рабочее давление (МПа) | 0,09 | ||
| 5 | Расчетная температура (℃) | 230 | ||
| 6 | Рабочая температура (℃) | 190 | ||
| 7 | Материал | S31603、S30408 | ||
| 8 | Скорость перемешивания | 0~56 | ||
| 9 | Мощность двигателя (Вт) | 4 | ||
 |

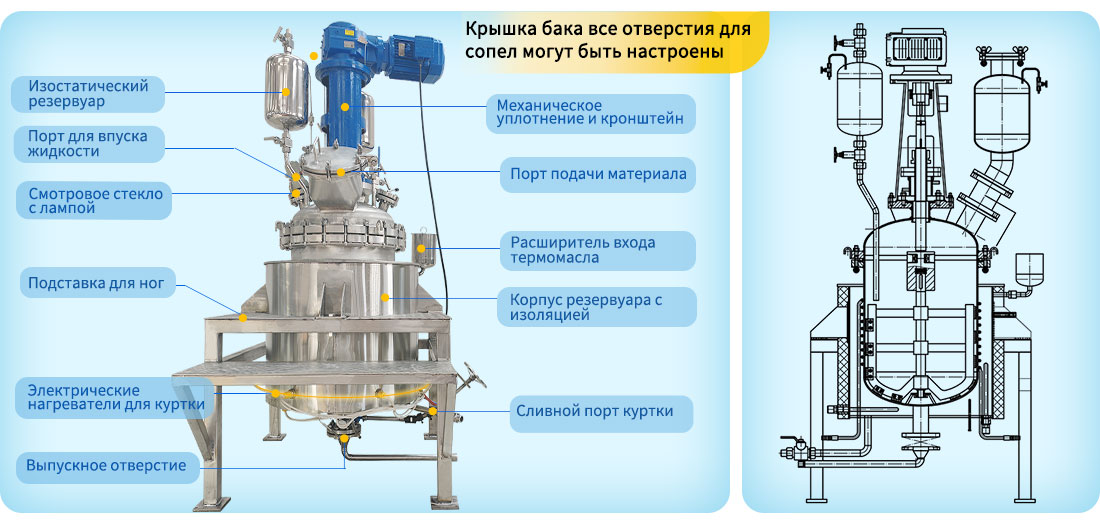

Мешалка с механическим уплотнением -Смесительный двигатель и редуктор
-Механическая уплотнительная муфта
|
|
Порты сопел крышки бака
-Отверстие для подачи материала с изобарическим резервуаром-Расширитель впускного отверстия термического масла -Порт измерения внутренней температуры бака -Отверстия для манометра/предохранительного клапана
-Отверстия для впуска газа, впуска жидкости и вентиляции
-Вход/выход внешнего термомасла рубашки
-Смотровое стекло с лампой включения -Входное/выходное отверстие катушки Примечание: все порты сопел настраиваются в соответствии с требованиями пользователя.
|
 |
 |
Дно бака - Выпускное отверстие -Выходное отверстие катушки
-Измерение температуры рубашки -J электрические обогреватели
|
| Технические параметры пилотного реактора | |||||
| Рабочий объем (л) | 50 | 100 | 200 | 300 | 500 |
| Тип структуры |
Открытый стиль
Соедините крышку и корпус чайника болтами и гайками на фланце.
|
||||
| Рабочее давление | Отрицательное давление -0,1~20,0 (МПа) | ||||
| Рабочая температура | -196-500°С | ||||
| Мощность двигателя (Вт) | 1.1 | 1.5 | 2.2 | 3 | 4 |
| Мощность нагрева (кВт) | 9 | 15 | 18 | 18 | 36 |
| Тип отопления | Печь прямого электрического нагрева, электрический нагреватель с ванной с термическим маслом, циркуляция в рубашке с термическим маслом/паром/расплавленной солью | ||||
| Тип разряда | Выгрузка снизу, отбор проб через крышку котла. | ||||
| Смесительный вал | Самосмазывающаяся износостойкая втулка из нержавеющей стали, пригодная для перемешивания различных сред на высокой скорости. | ||||
| Тип перемешивания | Рабочее колесо, лопастное, якорное, турбинное, самовсасывающее, рамное, винтовое, ременное или по желанию заказчика. | ||||
| Тип уплотнения | Магнитное уплотнение, механическое уплотнение, сальниковое уплотнение. | ||||
| Мотор | Обычный двигатель переменного тока или взрывозащищенный двигатель по желанию заказчика. | ||||
| Материал реактора | Контактирующий материал внутри котла в основном изготавливается из стали марки SUS304, SUS316L, SUS321, SUS310, а также титана, никеля, циркония, хастеллоя и т. д. или футерован ПТФЭ, ППЛ, ПФА, никелем (Ni6) в зависимости от реакционной среды. | ||||
| Открытое отверстие крышки чайника | Порт для газа, порт для жидкости, порт для термокармана, порт для подачи твердых веществ, манометр, порт для предохранительного клапана (разрывной мембраны), порт для впуска/выпуска охлаждающей воды (или порт визуального стекла и другой порт в соответствии с рабочим давлением). | ||||
| Устройство контроллера |
Оснащен автоматическим контроллером PlD или PLC, дисплеем и управлением скоростью смешивания и температурой нагрева, функцией саморегулировки, точностью регулирования температуры +1°C;
Управлять другими приборами, такими как расходомер, уровнемер, клапаны, в соответствии с реакцией
процесс.
|
||||
| Лабораторный реактор Технические параметры | ||||
| Рабочий объем (л) | 0,1~1 | 1~10 | 10~25 | 25-50 |
| Рабочее давление |
Отрицательное давление -0,1~40 МПа
|
Отрицательное давление -0,1~40 МПа | Отрицательное давление -0,1~30 МПа | Отрицательное давление -0,1~30 МПа |
| Рабочая температура | 0-1500℃ | |||
| Мощность двигателя (Вт) | 40~80 | 80~200 | 300-750 | 1100 |
| Мощность нагрева (кВт) | 0,8~1 | 1-3 | 3-6 | 4-9 |
| Тип отопления | Электрическое отопление, циркуляция пара, воды или термического масла, дальнее инфракрасное отопление. | |||
| Тип зарядки | Зарядка сверху, разрядка снизу или сверху. | |||
| Вал | Используется самосмазывающаяся износостойкая втулка, подходящая для смешивания различных сред. | |||
| Тип перемешивания | Лопастной, крыльчатый, якорный, винтовой, ленточный или по желанию заказчика | |||
| Тип уплотнения | Магнитное уплотнение, уплотнительное уплотнение. | |||
| Мотор | Двигатель постоянного тока 0,1~10 л, двигатель переменного тока 10~50 л, оба во взрывозащищенном исполнении. | |||
| Материал реактора | Контактирующий материал внутри котла в основном изготавливается из стали марки SUS304, SUS316L, SUS321, SUS310, а также титана, никеля, циркония, хастеллоя и т. д. или с покрытием из ПТФЭ, ППЛ, ПФА, никеля (Ni6) в зависимости от реакционной среды. | |||
| Открытое отверстие крышки чайника | Игольчатый клапан на газовом и жидкостном портах, нижняя вставная трубка для отбора проб или использования в качестве впускного отверстия, заглушка для трубы на порту загрузки твердых веществ, платиновый термометр сопротивления (PT100) на порту измерения и контроля температуры, манометр и предохранительное устройство (разрушающий диск) на системе безопасности. Дробеструйное отверстие и кран охлаждающего змеевика для входа/выхода охлаждающей воды. |
|||
| Устройство контроллера |
Оснащен автоматическим или программируемым ПЛК или ПЛК для достижения:
Отображение и контроль температуры, точность + 1 °C; Программное управление; Отображение и контроль скорости смешивания; Отображение и контроль давления; Отображение и контроль уровня;
Отображение и управление потоком; Управление открытием/закрытием клапана и т. д.
|
|||
