| Нет. | Параметры | Танк | Куртка-катушка Limpet | |
| 1 | Полный объем (л) | 14500 | ||
| 2 | Рабочий объем (л) | / | ||
| 3 | Расчетное давление (МПа) | 0,5 | 0,7 | |
| 4 | Рабочее давление (МПа) | 0.3 | 0,6 | |
| 5 | Расчетная температура (℃) | 200 | 200 | |
| 6 | Рабочая температура (℃) | 85 | 85 | |
| 7 | Материал | S32168 | СС304 | |
| 8 | Скорость перемешивания (об/мин) | 0~90 | ||
| 9 | Мощность двигателя (кВт) | 45 БТ4 | ||
 |

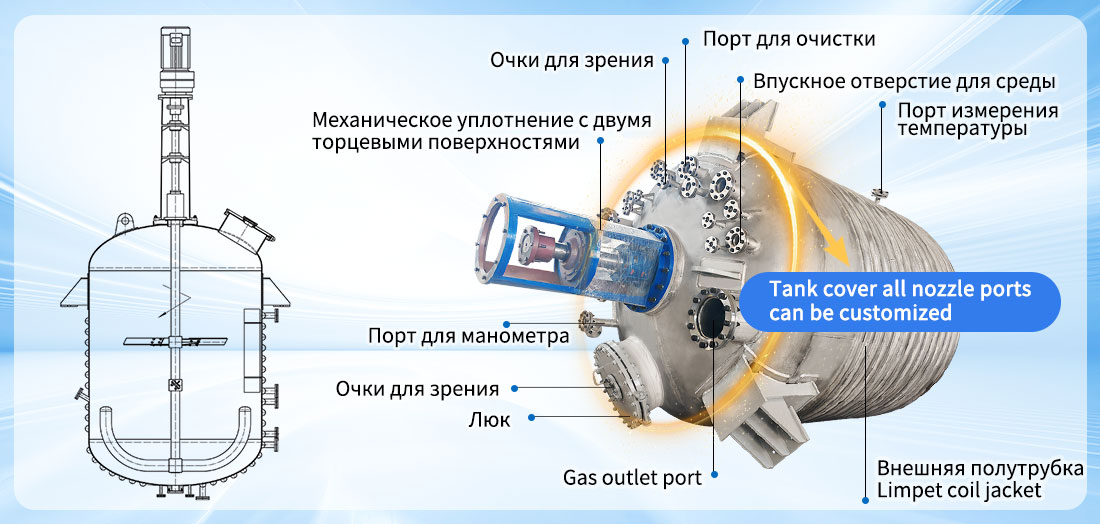

Механизм мешалки и крышка бака -Двухстороннее механическое уплотнение - Порты подачи материалов в жидкой/газовой фазе
-Люк со смотровым стеклом
-Отверстия для измерения внутренней температуры бака и т.д.
-Отверстие для манометра/предохранительного клапана
-Входное/выходное отверстие внутренней катушки
- Входное/выходное отверстие кожуха змеевика Limpet
Примечание: все порты сопел и типы фитингов могут быть изготовлены по индивидуальному заказу.
|
| Внешняя полутрубчатая оболочка катушки Limpet -Увеличение вместимости корпуса цистерны -Улучшение эффективности теплопередачи
-Экономия потребления энергии
- Экономия производственных затрат
|
 |
 |
Люк -Лаз этого реактора специально спроектирован со смотровым стеклом в середине. Это поможет клиенту наблюдать за рабочим состоянием внутри резервуара. -Люк герметизирован стандартным фланцем, который изготовлен в соответствии с требованиями к давлению резервуара.
|
| Технические параметры механического уплотнения промышленного реактора | |||||||
| Рабочий объем (л) | 1000 | 2000 | 3000 | 5000 | 8000 | 10000 | 20000 |
| Тип структуры |
Закрытый тип (с люком)
|
||||||
| Рабочее давление | АТМ-1,6 МПа | ||||||
| Рабочая температура | 10~200 ℃ | ||||||
| Мощность двигателя (Вт) | 5,5 кВт | 11 кВт | 15 кВт | 22 кВт | / | ||
| Мощность нагрева (кВт) | 48 кВт | 60 кВт | 75 кВт | 90 кВт | / | ||
| Тип отопления | Электрический обогрев в дальнем инфракрасном диапазоне, электрический нагреватель с термической масляной ванной, циркуляция рубашки с термическим маслом/паром/расплавленной солью |
Циркуляция рубашки с термическим маслом/паром/расплавленной солью |
|||||
| Тип разрядки | Выгрузка снизу или отбор проб через крышку котла | ||||||
| Смесительный вал | Самосмазывающаяся износостойкая втулка из нержавеющей стали, пригодная для перемешивания различных сред на высокой скорости. | ||||||
| Смешивание стилей | Рабочее колесо, лопастное, якорное, турбинное, самовсасывающее или по желанию заказчика. | ||||||
| Тип уплотнения | Механическое уплотнение | ||||||
| Мотор | Обычный двигатель переменного тока или взрывозащищенный двигатель по желанию заказчика. | ||||||
| Материал реактора | Контактирующий материал в основном использует облицовочную пластину из нержавеющей стали SS304 + мягкая сталь Q345R, SS316L + Q345R, SS321 + Q345R или использует чистую нержавеющую сталь; или использует облицовочную пластину из титана, никеля, циркония, хастеллоя, инконеля или монеля, или покрытие тефлоном PTFE или PPL по запросу заказчика. | ||||||
| Крышка чайника открыта |
Порт для газа, порт для жидкости, порт для термокармана, порт для подачи твердого вещества, манометр, порт для предохранительного клапана (разрывной мембраны), люк (ручной), порт для впуска/выпуска охлаждающей воды
(или визуальный стеклянный порт и другой порт в соответствии с рабочим давлением)
|
||||||
| Контроллер устройства |
Оснащен автоматическим ПИД- или ПЛК-контроллером, точность регулирования температуры ±1℃;
Может отображать и контролировать скорость смешивания и температуру нагрева; Может регулировать мощность нагрева для поддержания постоянной температуры, также имеет функцию саморегулировки. |
||||||
| Другие аксессуары |
Если у пользователя есть другие особые требования к крышке котла, отверстию в корпусе котла, внутренней структуре, высокому и низкому давлению, перемешивающей лопасти и другим вспомогательным устройствам (например, блоку рефлюкса, конденсатору, резервуару постоянной подачи, коллектору и т. д.), мы можем
изготавливаем ODM-реакторы по заявкам пользователей. |
||||||
