| Нет. | Параметры | Танк | Куртка-катушка Limpet | |
| 3 | Рабочий объем(л) | 1000л | 1000л | |
| 3 | Расчетное давление (МПа) | 1.3 | 0,6 | |
| 3 | Рабочее давление (МПа) | 1.0 | 0,5 | |
| 4 | Расчетная температура (℃) | 230 | 230 | |
| 5 | Рабочая температура (℃) | 200 | 200 | |
| 8 | Тип уплотнения | Магнитная печать | ||
| 7 | Материал | SS316L | СС304 | |
| 8 | Скорость перемешивания (об/мин) | 0~260 | ||
| 9 | Мощность двигателя (Вт) | 7,5 Вт | ||
 |

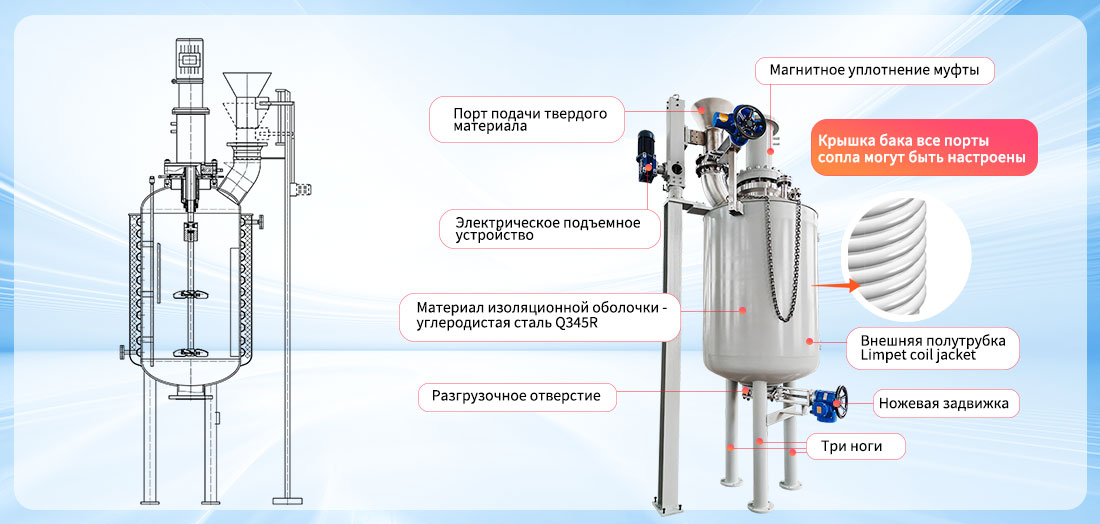

Механизм мешалки -7,5 кВт двигатель смешивания
- Магнитная мешалка с герметизацией
- Основная технология : -Статическое уплотнение, магнитный привод, 100% отсутствие утечек
- Муфта с внутренним входом/выходом системы охлаждения, предотвращает перегрев
|
| Дно бака - Оснащен 3 ножками, изготовленными из распылительной трубы из углеродистой стали. - Порт выгрузки
Примечание: все порты сопел и типы фитингов могут быть изготовлены по индивидуальному заказу.
|
 |
 |
Внешняя полутрубчатая оболочка катушки Limpet
-Увеличение вместимости корпуса цистерны -Улучшение эффективности теплопередачи
-Экономия потребления энергии
- Экономия производственных затрат
Тип отопления
-Внешний циркуляционный обогрев рубашки.
|
| Магнитная пломба Промышленный реактор Технические параметры | |||||||
| Статья № |
ГШ -1000
|
ГШ -2000
|
ГШ -3000
|
ГШ -5000
|
ГШ -8000
|
ГШ -10000 | ГШ -20000 |
| Объем работы |
1000 л
|
2000 л
|
3000 л
|
5000 л
|
8000 л
|
10000 л
|
20000 л
|
| Тип структуры | Тип закрытого типа (с люком) | ||||||
| Проектное давление (Мпа) |
Отрицательные значения 0,1-15
|
Отрицательный
0,1-15 |
Отрицательный
0,1-15 |
Отрицательный
0,1-10 |
Отрицательный
0,1-10 |
Отрицательный
0,1-10 |
Отрицательный
0,1-10 |
| Расчетная температура | -196-300℃ | -196-250℃ | |||||
| Скорость перемешивания | 0-800 об/мин | 0-500 об/мин | |||||
| Мотор | Обычный двигатель переменного тока или взрывозащищенный двигатель по запросу заказчика. | ||||||
| Мощность двигателя |
5,5 кВт
|
11 кВт
|
15 кВт
|
22 кВт
|
/ | ||
| Мощность нагрева |
48 кВт
|
60 кВт
|
75 кВт
|
90 кВт
|
/ | ||
| Стиль отопления | Электрический инфракрасный обогрев, электрический нагреватель с масляной ванной, циркуляционная рубашка с использованием масляной ванны/пара/расплавленной соли. | Циркуляция в рубашке охлаждения с использованием термомасла/пара/расплавленной соли | |||||
| Стиль разряда | Слив со дна или отбор проб с крышки чайника. | ||||||
| Вал смесителя | Самосмазывающаяся износостойкая втулка из нержавеющей стали, подходящая для высокоскоростного перемешивания различных сред. | ||||||
| Смешивание стилей | Рабочее колесо, лопастное колесо, якорное колесо, турбинное колесо, самовсасывающее устройство или по запросу заказчика. | ||||||
| Тип уплотнения | Магнитная пломба | ||||||
| Контактный материал | В качестве контактирующего материала в основном используются облицовочные плиты из нержавеющей стали SS304 + низкоуглеродистая сталь Q345R, SS316L + Q345R, SS321 + Q345R, или чистая нержавеющая сталь; либо облицовочные плиты из титана, никеля, циркония, хастеллоя, инконеля или монеля, либо с покрытием из тефлона, ПТФЭ или ППЛ по запросу заказчика. | ||||||
| Крышка чайника
Открытый порт
|
Газовый порт, жидкостный порт, порт термогильзы, порт подачи твердых частиц, манометр, порт предохранительного клапана, смотровой люк, входной/выходной порт охлаждающей воды.
(или через смотровое стекло и другой порт в зависимости от рабочего давления)
|
||||||
| Контроллер | Оснащен автоматическим ПИД-регулятором или ПЛК-контроллером, точность регулирования температуры ±1℃; может отображать и контролировать скорость смешивания и температуру нагрева; может регулировать мощность нагрева для поддержания постоянной температуры, а также имеет функцию самонастройки. | ||||||
| Другие аксессуары | Если у пользователя есть другие особые требования к крышке котла, размерам корпуса, внутренней конструкции, высокому и низкому давлению, мешалке и другим вспомогательным устройствам (таким как рефлюксный блок, конденсатор, резервуар постоянной подачи, коллектор и т. д.), мы можем изготовить реакторы по индивидуальному заказу в соответствии с запросами пользователя. | ||||||
