| Нет. | Параметры | Танк | ||
| 1 | Полный объем (л) | 500 | ||
| 2 | Рабочий объем (л) | / | ||
| 3 | Расчетное давление (МПа) | -0,1~3,0 | ||
| 4 | Рабочее давление (МПа) | -0,1~1,5 | ||
| 5 | Расчетная температура (℃) | 230 | ||
| 6 | Рабочая температура (℃) | 200 | ||
| 7 | Материал | СС304 | ||
| 8 | Скорость перемешивания | / | ||
| 9 | Мощность двигателя (Вт) | / | ||
 |

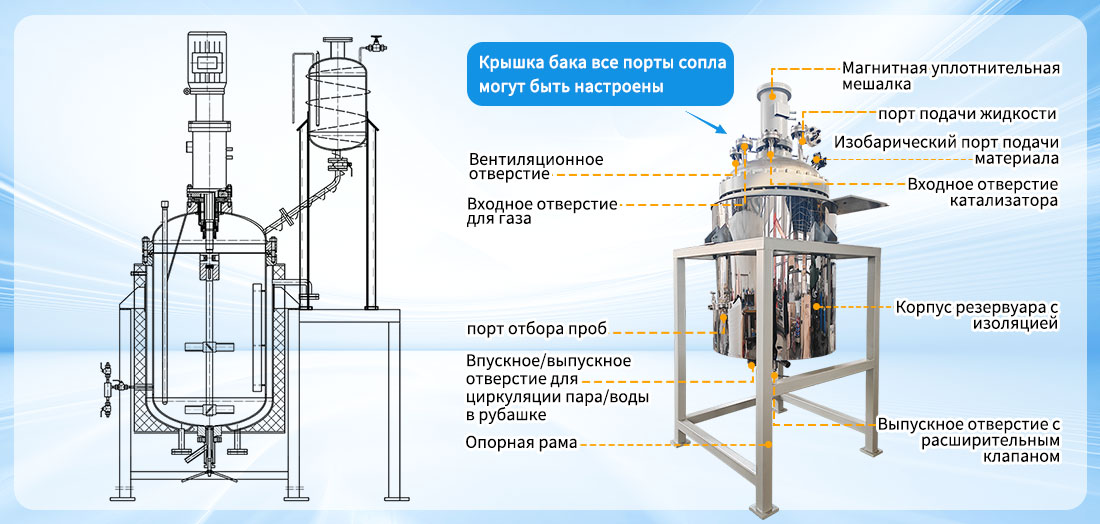

Герметичная магнитная муфта для мешалки
-Основная технология: статическая герметизация, магнитная передача -100% НУЛЕВАЯ утечка
Порты сопла крышки бака
-Отверстие для измерения внутренней температуры бака
-Порт для отбора проб
- порт подачи жидкости
-Входное/выходное отверстие рубашки
- Порт манометра/предохранительного клапана
Примечание: Все порты сопел настраиваются в соответствии с требованиями пользователя. |
Корпус танка
- Материал внутренней части и крышки бака - S30408, материал фланца - 16Mn, а материал рубашки - Q345R. - Корпус цистерны с изоляцией
|
 |
 |
Дно бака
- Выпускной порт с восходящим расширительным клапаном
- Вход/выход циркуляции рубашки
-Отверстие для слива рубашки
|
| Технические параметры пилотного реактора | |||||
| Рабочий объем (л) | 50 | 100 | 200 | 300 | 500 |
| Тип структуры |
Открытый стиль
Соедините крышку и корпус чайника с помощью болтов и гаек на фланце.
|
||||
| Рабочее давление | Отрицательное давление -0,1~20,0 (МПа) | ||||
| Рабочая температура | -196-500°С | ||||
| Мощность двигателя (Вт) | 1.1 | 1.5 | 2.2 | 3 | 4 |
| Мощность нагрева (кВт) | 9 | 15 | 18 | 18 | 36 |
| Тип отопления | Печь с прямым электрическим нагревом, электрический нагреватель с термической масляной ванной, циркуляция в рубашке с термическим маслом/паром/расплавленной солью | ||||
| Тип разрядки | Выгрузка снизу, отбор проб через крышку котла. | ||||
| Смесительный вал | Самосмазывающаяся износостойкая втулка из нержавеющей стали, пригодная для перемешивания различных сред на высокой скорости. | ||||
| Тип перемешивания | Рабочее колесо, лопастной, якорный, турбинный, самовсасывающий, рамный, винтовой, ременной или по желанию заказчика. | ||||
| Тип уплотнения | Магнитное уплотнение, механическое уплотнение, сальниковое уплотнение. | ||||
| Мотор | Обычный двигатель переменного тока или взрывозащищенный двигатель по желанию заказчика. | ||||
| Материал реактора | Контактный материал внутри котла в основном состоит из SUS304, SUS316L, SUS321, SUS310, а также титана, никеля, циркония, хастеллоя и т. д. или покрыт ПТФЭ, ППЛ, ПФА, Ni (Ni6) в зависимости от реакционной среды. | ||||
| Крышка чайника открыта | Порт для газа, порт для жидкости, порт для термокармана, порт для подачи твердого вещества, манометр, порт для предохранительного клапана (разрывной мембраны), порт для впуска/выпуска охлаждающей воды (или порт визуального стекла и другой порт в соответствии с рабочим давлением). | ||||
| Контроллер устройства |
Оснащен автоматическим контроллером PlD или PLC, дисплеем и контролем скорости смешивания и температуры нагрева, функцией саморегулировки, точностью регулирования температуры +1°C;
Управляйте другими приборами, такими как расходомер, уровнемер, клапаны в соответствии с реакцией
процесс.
|
||||
