| Нет. | Параметры | Чайник | Куртка | |
| 1 | Полный объем (л) | 100 | ||
| 2 | Рабочий объем (л) | 70 | ||
| 3 | Расчетное давление (МПа) | -0,1~1,1 | банкомат | |
| 4 | Рабочее давление (МПа) | -0,09~0,9 | банкомат | |
| 5 | Расчетная температура (℃) | 200 | 200 | |
| 6 | Рабочая температура (℃) | 150 | 150 | |
| 7 | Материал | S31603、16Mn | Q345R | |
 |
 |
Реакционный сосуд:
На практике мы бы рекомендовали клиентам использовать SS 31603 только потому, что площадь облицовочной пластины, используемой в этом случае, очень мала, что не способствует большой экономии средств. Однако, поскольку жесткость углеродистой стали обязательно требуется, облицовочная пластина используется здесь. Открытый тип На судне используется открытый тип, облегчающий обслуживание и очистку судна. |
Средние транспортные детали:
|
 |
 |
| Мешалка: Он состоит из 4 компонентов: взрывозащищенного частотно-регулируемого двигателя, редуктора, магнитного вала и лопастей.
Таким образом, он помогает исследователю тестировать условия смешивания на разных скоростях. Взрывозащищенность этого двигателя обеспечивает безопасность работы и предотвращает его взрыв.
Гребной винт и наклонное лопастное весло. Пропеллер на верхней стороне будет толкать жидкость вниз, в то время как наклонная лопасть на нижней стороне будет толкать жидкость вверх. Таким образом, они будут создавать хорошее усилие перемешивания жидкости, что поможет входящему газу равномерно смешаться с жидкостью. |
Компоненты контроля температуры: Он состоит из охлаждающих компонентов (змеевика и впускного трубопровода охлаждающей воды), нагревательных компонентов (электронагревательного стержня, рубашки, впускных и выпускных отверстий для масла в ванне, а также труб) и изоляционного слоя.
ПИД-регулятор контролирует не только температуру, но и скорость перемешивания, давление внутри сосуда и ток внутри двигателя. При необходимости обслуживания подъемная стойка подвешивает крышку реактора до тех пор, пока лопасти мешалки полностью не выйдут из цилиндра сосуда. Затем обслуживание будет выполнено. После завершения обслуживания крышка реактора будет установлена на место и закреплена болтами. Для обеспечения герметичности реактор использует фланцевое крепление, графитовую прокладку и прокладки для других портов сопла. Мы также подготовили несколько штук в качестве запасных частей для будущего использования.
|
 |

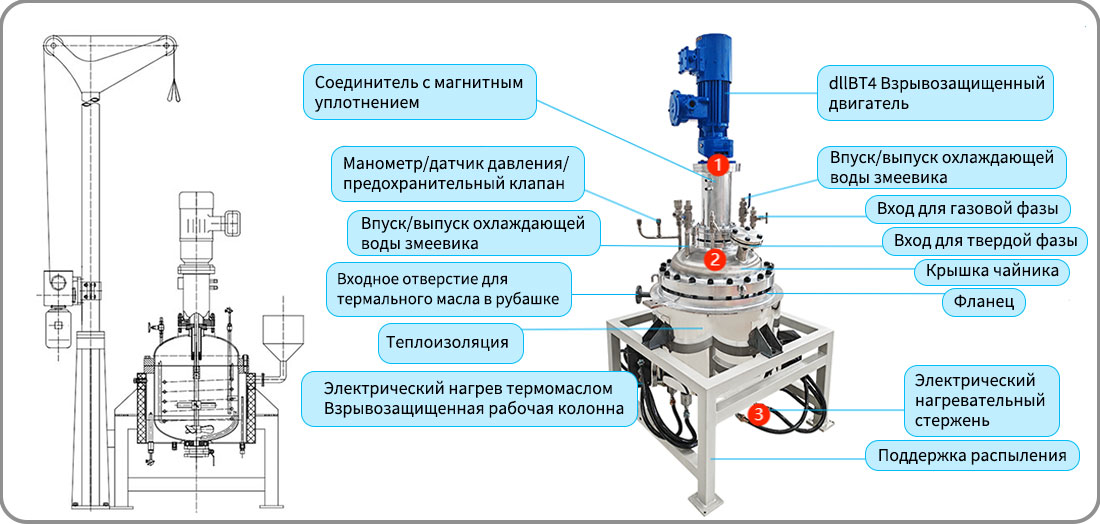

1.1 Краткое описание структуры пилотной реакционно-дистилляционной системы.Эта реакция и дистилляция Реактор является неотъемлемой частью пилотной экспериментальной системы, используемой нашим фармацевтическим клиентом.С левой стороны реактора находится подъемная стойка, которая приводится в действие электродвигателем и тянет подъемный трос для открытия крышки реактора. С правой стороны реактора находится конденсатор конечного продукта и система сбора (на рисунке не показаны), кото ich установлен и находится в эксплуатации на объекте клиента. Все три вышеперечисленные части составляют пилотную систему реакции и дистилляции. 1.2 Составные части реактора:Агитатор.Реакционный сосуд. Компоненты контроля температуры. Детали для транспортировки среднего размера. Поддерживать. |
| Предметы | Судно | Куртка | Катушка |
| Расчетное давление / МПа | -0,1~1,1 | Атмосферный | 0,5 |
| Рабочее давление / МПа | -0,09~0,9 | Атмосферный | 0.4 |
| Расчетная температура / ℃ | 200 | 200 | 200 |
| Рабочая температура / ℃ | Комнатная температура до 200 | Комнатная температура до 200 | Комнатная температура до 200 |
| Середина | Масло для ванны | Вода | |
| Материал | SS 31603 + Углеродистая сталь Q345R | Q345R | СС 31603 |
| Тип лопастей | Пропеллер +Наклонная лопасть для перемешивания | ||
| Уплотнение вала | Магнитное уплотнение | ||
| Мощность двигателя / кВт | 1.5 | ||
| Скорость вращения / об/мин | 0~600 | ||
| Метод нагрева | Электрический бар | ||
| Приложение | Пилотный эксперимент в фармацевтической промышленности | ||
Arrange our engineer to assist customer in equipment assembly and installation on site or online;
Training workers to use machine properly.
