00617
| Нет. | Параметры | пилотный завод | ||
| 1 | Полный объем (л) | / | ||
| 2 | Рабочий объем (л) | / | ||
| 3 | Расчетное давление (МПа) | 1.6 | ||
| 4 | Рабочее давление (МПа) | / | ||
| 5 | Расчетная температура (℃) | банкомат | ||
| 6 | Рабочая температура (℃) | / | ||
| 7 | Материал | S31603 | ||
 |

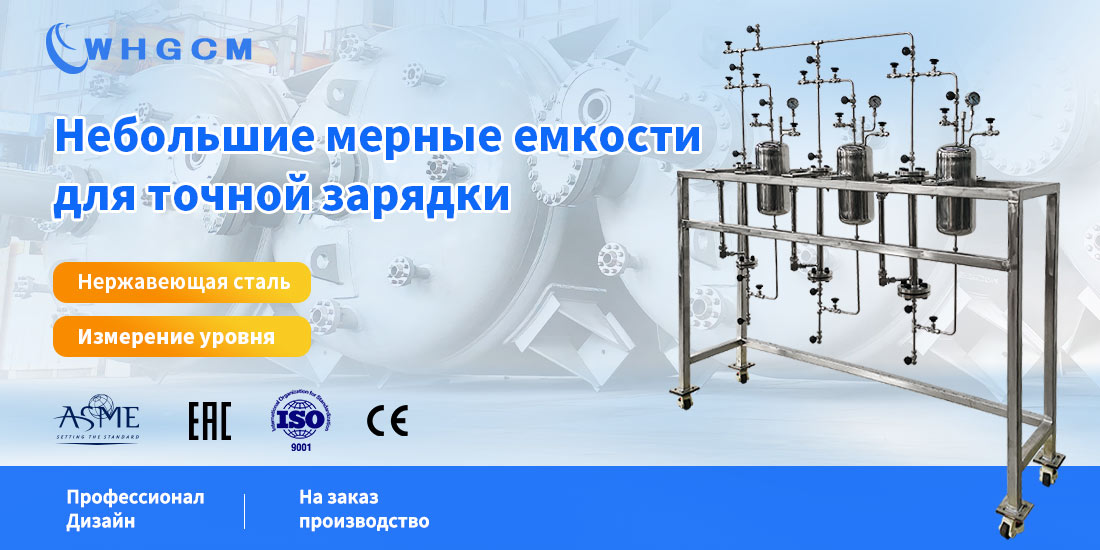

Индивидуальная структура ᆞЭто приспособление для измерения жидкости. Оно состоит из трех приемных баков по 5 л каждый, трех уровнемеров с высотой измерения 500 мм и трех мерных баков объемом 400 мл, 250 мл и 150 мл. ᆞРасчетное давление для всех резервуаров составляет 1,6 МПа. ᆞРасчетная температура (℃) атм. ᆞМатериал S316L. ᆞРазмеры приспособления: Д 2000 * Ш 500 * В1800 ᆞСтойка предназначена для поддержки всех деталей и имеет четыре небольших колеса под стойками. |
| Указатель уровня: ᆞМагнитный уровнемер с откидной пластиной. Измеритель уровня жидкости откалиброван. Подготовьте еще один комплект прокладок в месте уплотнения стеклянной трубки измерителя уровня жидкости. ᆞПоскольку высота уровнемера намного больше, чем высота приемных резервуаров, уровнемер собран отдельно, поэтому его можно использовать в обычном режиме. ᆞИзмерительные емкости должны быть подключены к выходу под уровнемером. Клапаны будут закрыты оператором, когда уровень жидкости, отображаемый уровнемером, достигнет установленного значения. |
 |
 |
Трубопровод ᆞВ каждой трубе установлен игольчатый клапан. ᆞВ верхней части устройства имеется вакуумный порт. Вместе с портом впуска азота устройство может вытеснять воздух в начале работы. ᆞОтверстия на трубопроводе должны быть соединены с необходимыми манометрами, разрывными мембранами и клапанами. |
