Пилотный реактор из нержавеющей стали с двойной рубашкой на 500 литров для фармацевтических промежуточных продуктов WHGCM

Name: Пилотный реактор из нержавеющей стали с двойной рубашкой на 500 литров для фармацевтических промежуточных продуктов WHGCM
Brand: Китайский производитель реакторов высокого давления
SKU: 00343
Rating: 5 (1 reviews)

No.00343

Данный реактор из нержавеющей стали представляет собой пилотный реактор с двойной рубашкой, заказчиком которого является фармацевтическая компания, производящая фармацевтические промежуточные продукты.

Нет.	Параметры	Чайник	Куртка
1	Полный объем (л)	660
2	Рабочий объем (л)	500
3	Расчетное давление (МПа)	1	0,6
4	Рабочее давление (МПа)	0.3	0,5
5	Расчетная температура (℃)	-10~300	-10~300
6	Рабочая температура (℃)	-5~250	-5~250
7	Материал	S31603	S30408

Click for Quotation

делиться:

Описание

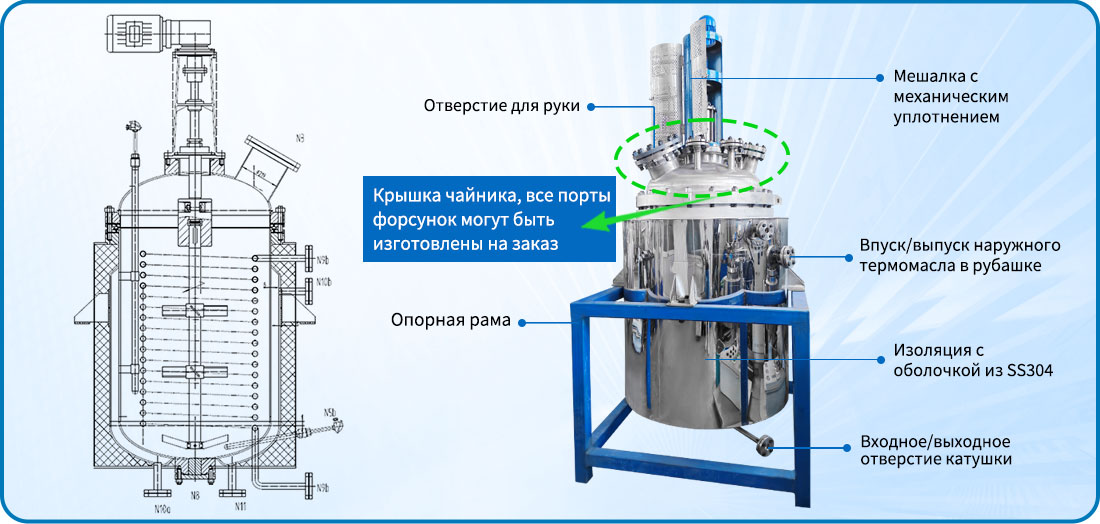

Изображение конструкции реактора 500L с двойной рубашкой

Ниже приводится объяснение, почему этот реактор с двойной рубашкой из нержавеющей стали был изготовлен с такими характеристиками и конфигурациями.

Объем реактора составляет 500 литров, что является верхним пределом объема пилотного реактора. Обычно объем пилотного реактора составляет от 50 литров до 500 литров.
Диапазон температур от 5°C до 250°C требует от самого реактора очень хорошей устойчивости к теплу и холоду. Причина такой конструкции в том, что реагенты должны подвергаться высокотемпературным реакциям, гидрированию.

Нагревательная рубашка:

Для данного фармацевтического реактора применена рубашка с электрообогревом для масляной бани. Это обусловлено удобством и простотой эксплуатации, а также тем, что масло не достигает точки кипения при 250°C и не оказывает дополнительного давления на рубашку.
Вот почему в этом случае для нагрева не используется вода или пар. Использование водяного охлаждения во внутренней катушке обеспечивает снижение температуры до комнатной в конце реакции.
Площадь теплообмена змеевика составляет 3,3 кв. м, что обеспечивает быстрое и эффективное охлаждение, исключая чрезмерное время ожидания.

Изоляционная куртка:

Эта рубашка находится на внешнем слое всего реактора, и это вторая рубашка. Она используется для предотвращения утечки тепла.
Другая цель применения этой куртки — предотвращение опасности для оператора, вызванной высокой температурой.

Чайник:

Поскольку продукты вязкие, гладкость реакционной камеры должна достигать Ra≤0,4 мкм, что обеспечивает быструю очистку реактора после завершения реакции. Реакция может быть продолжена со следующей партией в течение короткого времени.
Наличие смотрового стекла позволяет оператору в любой момент контролировать ситуацию внутри реактора, гарантируя, что ход реакции может быть понятен в любой момент.

Взрывозащищенные детали:

Конфигурация взрывозащищенных компонентов обеспечивает безопасность оператора.

Материал:

В данной реакции в качестве основного материала для чайника используется нержавеющая сталь S31603, которая имеет лучшую коррозионную стойкость, чем S30408.

Советы покупателю:

Во всех реакциях безопасность является приоритетом от начала и до конца. Вот почему нам часто приходится повторно подтверждать условия реакции с заказчиком.
Мы считаем, что рекомендовать заказчикам реакторы только в соответствии с их сферой применения является невниманием и пренебрежением к безопасности.
Мы также надеемся, что большинство пользователей будут тщательно различать возможности поставщиков при их выборе. Для непрофессиональных производителей и изготовителей, вы не должны их рассматривать. Чтобы избежать непоправимых трагедий в будущем.
Если вы не очень хорошо разбираетесь в реакции, мы бы посоветовали вам сначала обратиться за помощью в проектный институт или химическую лабораторию. После того, как проектный институт или химическая лаборатория предоставят точные параметры реакции, объем, температуру, давление и характеристики реакционной среды (в основном коррозионную активность, является ли она огнеопасной и взрывоопасной и т. д.), мы разработаем предварительный чертеж и предоставим материал реактора и соответствующие размеры заказчику для окончательного подтверждения.

форма диапазона общих параметров пилотного реактора

Полный объем 550л
Рабочий объем: 500 л
Расчетное давление МПа 1,0
Расчетная температура -0~300
Рабочее давление МПа 0,3
Рабочая температура -5~250
Мощность двигателя 3.0кВт
Скорость вращения об/мин 0-120
Тип перемешивания: лопастной + якорный
Метод нагрева электрическое отопление с масляной ванной
метод охлаждения водяное охлаждение змеевика
Метод уплотнения: механическое уплотнение
площадь теплообмена 3,3 кв.м.
Материал контакта S31603
Применение: фармацевтические промежуточные продукты.
Расчетный срок службы 10 лет

Название производственной мощности WHGCM

Испытательные и производственные машины в WHGCM

Нажмите здесь, чтобы ознакомиться со спецификациями и конфигурацией этого реактора.

Frequently Asked Questions

Our most frequently asked questions

1.Are you trading company or manufacturer?

We are professional various reactors customization manufacturer, with ASME CE EAC DOSH ISO Certificates.

2.Pre-Sale Stage

Provide Design Drawing by free and Suitable Equipment Model according to customer's request, for accurate design and quote, please kindly advise below:
1). Working Volume
2). Max Working Temperature
3. Max Working Pressure
4. Reactor inner Contacting material:SS304, SS316L or others?
5.Reactants and property,Whether it is flammable and explosive?
6. With mixer/agitator or not
7.Others more details

3.Production Stage

Whole time report for manufacture status;
Inspection video for quality checking;
Full set Engineering Documents, include User Manual, General Drawing, All Related Test Report, Approval Certificate.

4.After Sale Stage

Life long service for all equipment;
Free spare parts in warranty period;
Discount price for all spare parts after warranty period;
Technical consulting is always for free.

5.Training & Installation

Arrange our engineer to assist customer in equipment assembly and installation on site or online;
Training workers to use machine properly.
