Реактор рассчитан на работу как в условиях вакуума, так и под высоким давлением.
Реакция среды происходит при высоком давлении. После завершения реакции продукт будет отделен от смеси паром в условиях вакуума и 80°C.
 |
 |
Нисходящее перемешивание:
- Мешалка предназначена для установки на дне реакторного котла.
- Используется двухстороннее механическое уплотнение вала, уплотнительная муфта.
- Двигатель привода мешалки имеет мощность 3,0 кВт и взрывозащищенное исполнение.
- Он имеет двухслойную конструкцию лопастей. Верхняя лопасть — импеллерная, а вторая лопасть — турбинная лопасть открытого типа. Для обеспечения равномерного смешивания среды эмульсионного типа внутри котла на внутренней стенке котла установлены еще две перегородки, чтобы он мог создавать вихрь жидкости с максимально возможным смешиванием.
- Перемешивание будет остановлено после того, как давление достигнет необходимого значения. Котел будет оставлен на 3-4 часа для ожидания реакции внутри котла, затем будет запущен вакуумный насос для снижения давления внутри котла.
|

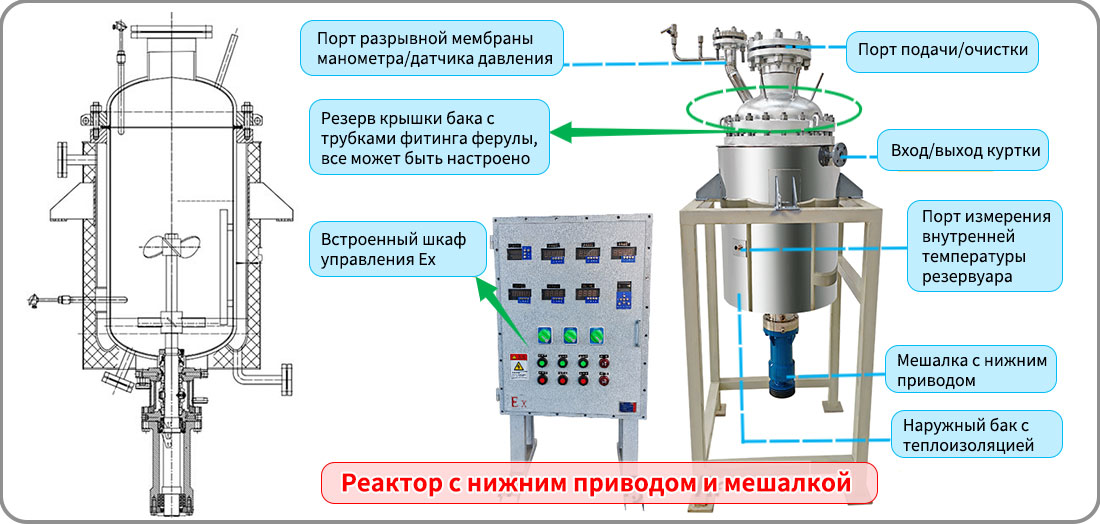

Структура:
Этот реактор существенно отличается от реакторов обычного типа, поскольку он имеет нисходящую мешалку, а в верхней части имеется отверстие большого диаметра для очистки и загрузки.
Двойные куртки:
Реактор оснащен нагревательной рубашкой и изоляционной рубашкой.
Поскольку расчетная температура составляет всего 100°C, в нагревательной рубашке в качестве теплоносителя используется циркулирующая горячая вода.
Корпус с высокой коррозионной стойкостью:
Благодаря применению сплава Хастеллой он может выдерживать сильную коррозию, вызванную средой. |
 |
 |
Порты:
- Реактор также имеет главный фланец, который герметизирует крышку реактора с котлом. Поскольку рабочее давление достигает 2,0 МПа, фланец использует конструкцию высокого давления.
- Главный фланец будет откручен для проведения технического обслуживания.
- Для подъема на внешнем крае фланца равномерно приварены четыре крюка.
- Второй большой порт на крышке предназначен для вакуумной дистилляции. На его отводе также установлен манометр для контроля вакуума.
|
ПИД-регулятор:
- Поскольку среда является горючей, корпус карабина имеет взрывозащищенное исполнение.
- Контроллер может отображать скорость перемешивания, температуру, давление и вакуум.
- Кнопки параметров мониторинга настраиваются, также вы можете использовать предлагаемые нами кнопки.
- Остальные функции также можно настраивать.
|
|
Расчетное давление МПа |
Рабочее давление МПа |
Расчетная температура |
Рабочая температура |
| Чайник |
-0,1~2,5 |
-0,1~2 |
100 |
100 |
| Куртка |
1 |
0,8 |
80 |
80 |
|
Полная мощность |
Рабочий объем |
Материал |
Мощность двигателя |
| Чайник |
100л |
80л |
C276+Q345R |
3 кВт (dIIBT4) |
|
Скорость об/мин |
Форма для перемешивания |
Метод нагрева |
Метод герметизации |
| Чайник |
0-400 |
Тип толкания + четыре косых лопасти открытой турбины |
Внешняя циркуляция |
Механическое уплотнение |
Середина:
Вода, фторсодержащий мономер, фторсодержащая смоляная эмульсия Вода
Проектный срок службы：
10 лет
1. Один комплект взрывозащищенного шкафа управления (регулятор частоты, индикация тока двигателя, индикация температуры).
Взрывозащищенный шкаф ПИД-регулирования может взаимодействовать с системой DCS пользователя, а система DCS может управлять взрывозащищенным шкафом ПИД-регулирования.
2. Механическое уплотнение (материал вала C-276), с уравнительным баком 4,0 МПа с сигнализацией и циркуляционным насосом, может быть в реакции от механического уплотнения вала через чистую воду в котел для достижения защиты промывки механического уплотнения, с взрывозащищенным двигателем, редуктором - ременной передачей.
3. Отверстия в крышке чайника для манометра из нержавеющей стали, датчика давления из нержавеющей стали, разрывной мембраны S31603, взрывозащищенного платинового термометра сопротивления для измерения температуры жидкой фазы, взрывозащищенного платинового термометра сопротивления для измерения температуры газовой фазы (1 шт.), соединительного порта с наконечником, резервной трубки, с прокладками и стандартными принадлежностями.
4. Материалы: цилиндр, головка - композитный материал Hastelloy C-276+Q345R, фланец - 16Mn, рубашка - Q345R.
5. Изоляция.
6. Внутри чайника есть 2 круглые перегородки, которые можно снять.
7. Полировка внутренней поверхности чайника.
Применение: Синтетические смолы
