| Нет. | Параметры | Чайник | Куртка | |
| 1 | Полный объем (л) | 150 | ||
| 2 | Рабочий объем (л) | 100 | ||
| 3 | Расчетное давление (МПа) | -0,1~1,6 | банкомат | |
| 4 | Рабочее давление (МПа) | -0,1~1 | банкомат | |
| 5 | Расчетная температура (℃) | 320 | 320 | |
| 6 | Рабочая температура (℃) | 280 | 280 | |
| 7 | Материал | S30408，16Mn | Q345R | |

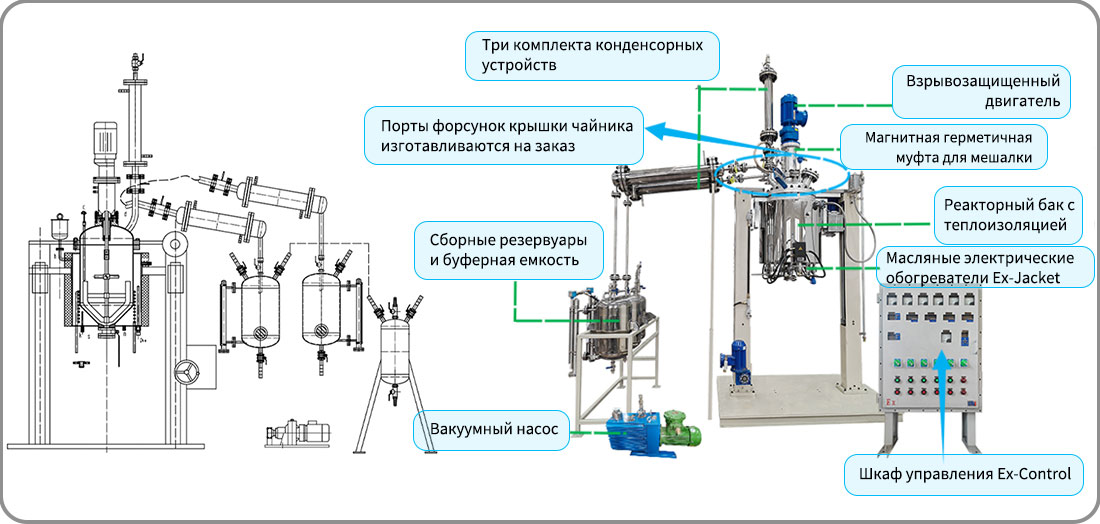

| Это пилотный реактор поликонденсации. Реакционный котел: Профиль: Открытого типа, коническое дно. Коническое дно может помочь при разгрузке с высокой вязкостью. Материал: нержавеющая сталь S304. Размер цилиндра: ᆞДиаметр 500 мм * Высота550 мм. ᆞТолщина 6 мм. Такой размер позволяет использовать полный объем котла в 150 литров и рабочий объем для реакции в 100 литров. ᆞ Основной фланец: Материал — наплавленная сварная углеродистая сталь 16Mn марки S304. Его размер рассчитан в зависимости от давления и температуры. Основной фланец обычно применяется для реактора открытого типа. Реактор будет открыт после завершения реакции или для обслуживания. |
 |
|
 |
Мешалка: Двигатель: ᆞВзрывозащищенность. Мономер реакции горюч. Помимо двигателя, другие части, такие как электронагреватели, двигатель для подъема, также должны иметь взрывозащищенность. ᆞМощность: 4 кВт. Он обеспечивает достаточный крутящий момент для перемешивания с большим лезвием. Редуктор: Обеспечивает максимальную скорость перемешивания 200 об/мин. Магнитная муфта вала: ᆞОна достаточно длинная, чтобы удерживать магнитные кольца внутри втулки для большого крутящего момента. ᆞДля охлаждения магнитных колец используется циркулирующая вода. Соединительная муфта вала ᆞЭта деталь также необходима, поскольку продукт поликонденсации создает большой крутящий момент на валу. Двухслойный смеситель с лопастями лопасти и рамы Anchor: Такая конструкция может обеспечить равномерное смешивание смеси мономера и продукта поликонденсации. Форма дна якорной рамы аналогична коническому дну котла, поэтому продукт поликонденсации может полностью перемешиваться ею. Материал: Нержавеющая сталь SS304. Среда имеет небольшую коррозию, поэтому все детали мешалки, контактирующие со средой, изготовлены из нержавеющей стали SS304. |
|
| Куртка: Куртка с регулировкой температуры Эта куртка крепится снаружи стенки котла. Она работает вместе с двумя частями, чтобы регулировать температуру термического масла внутри него. Один из них — это электрические нагреватели, впрыскиваемые снизу, другой —
ᆞНагреватель используется для запуска реакции конденсации после загрузки среды в котел. ᆞИ охлаждающие змеевики должны охлаждать температуру до определенной температуры, чтобы не допустить, чтобы температура реакции стала слишком высокой для контроля. Поскольку реакция конденсации является экзотермической реакцией, ее легко вывести из-под контроля. Изоляционная куртка Эта куртка устанавливается снаружи рубашки регулировки температуры. Она используется для предотвращения утечки тепла. |
||
 |
Конденсаторы: В этом приспособлении имеется три конденсатора. Вертикальный конденсатор: Он используется для удаления ненужного газообразного побочного продукта реакции конденсации. Длина теплообменной трубы составляет 800 мм, что обеспечивает охлаждение и возврат в жидкую фазу среды, необходимой для конденсации. Горизонтальные конденсаторы: Эти два конденсатора предназначены для извлечения побочных продуктов после конденсации. Побочные продукты будут собираться в приемных резервуарах. |
| Расчетное давление (МПа) | Рабочее давление (МПа) | Расчетная температура (℃) | Рабочая температура (℃) | |
| Чайник | -0,1~1,6 | -0,1~1 | 320 | 280 |
| Куртка | банкомат | банкомат | 320 | 280 |
| Материал | Режим перемешивания | Скорость перемешивания | Метод нагрева | |
| Чайник | S30408，16Mn | якорная рама | 0~200 | масляная ванна электрическое отопление |
| Мощность двигателя (Вт) | Запечатанный способ | допуск на коррозию | совместная эффективность | |
| Чайник | 4 кВт (dIIBT4) | магнитная сила | 1 | 1 |
| Технические параметры пилотного реактора | |||||
| Рабочий объем (л) | 50 | 100 | 200 | 300 | 500 |
| Тип конструкции |
Открытый стиль
Соедините крышку и корпус чайника с помощью болтов и гаек на фланце.
|
||||
| Рабочее давление | Отрицательное давление -0,1~20,0 (МПа) | ||||
| Рабочая температура | -196-500°С | ||||
| Мощность двигателя (Вт) | 1.1 | 1.5 | 2.2 | 3 | 4 |
| Мощность нагрева (кВт) | 9 | 15 | 18 | 18 | 36 |
| Тип отопления | Печь с прямым электрическим нагревом, электрический нагреватель с термической масляной ванной, циркуляция в рубашке с термическим маслом/паром/расплавленной солью | ||||
| Тип разрядки | Выгрузка снизу, отбор проб через крышку котла. | ||||
| Смесительный вал | Самосмазывающаяся износостойкая втулка из нержавеющей стали, пригодная для перемешивания различных сред на высокой скорости. | ||||
| Тип перемешивания | Рабочее колесо, лопастной, якорный, турбинный, самовсасывающий, рамный, винтовой, ременной или по желанию заказчика. | ||||
| Тип уплотнения | Магнитное уплотнение, механическое уплотнение, сальниковое уплотнение. | ||||
| Мотор | Обычный двигатель переменного тока или взрывозащищенный двигатель по желанию заказчика. | ||||
| Материал реактора | Контактный материал внутри котла в основном состоит из SUS304, SUS316L, SUS321, SUS310, а также титана, никеля, циркония, хастеллоя и т. д. или покрыт ПТФЭ, ППЛ, ПФА, Ni (Ni6) в зависимости от реакционной среды. | ||||
| Крышка чайника открыта | Порт для газа, порт для жидкости, порт для термокармана, порт для подачи твердого вещества, манометр, порт для предохранительного клапана (разрывной мембраны), порт для впуска/выпуска охлаждающей воды (или порт визуального стекла и другой порт в соответствии с рабочим давлением). | ||||
| Контроллер устройства |
Оснащен автоматическим контроллером PlD или PLC, дисплеем и контролем скорости смешивания и температуры нагрева, функцией саморегулировки, точностью регулирования температуры +1°C;
Управляйте другими приборами, такими как расходомер, уровнемер, клапаны в соответствии с реакцией
процесс.
|
||||
