00617
| Нет. | Параметры | Чайник | катушка-лимпет/хаф-пайп | |
| 1 | Полный объем (л) | 7700 | ||
| 2 | Рабочий объем (л) | 6300 | ||
| 3 | Расчетное давление (МПа) | -0,1~0,28 | 0.7 | |
| 4 | Рабочее давление (МПа) | -0,1~0,15 | 0,5 | |
| 5 | Расчетная температура (℃) | 280 | 280 | |
| 6 | Рабочая температура (℃) | 230 | 230 | |
| 7 | Материал | S31603 | S30408 | |
 |

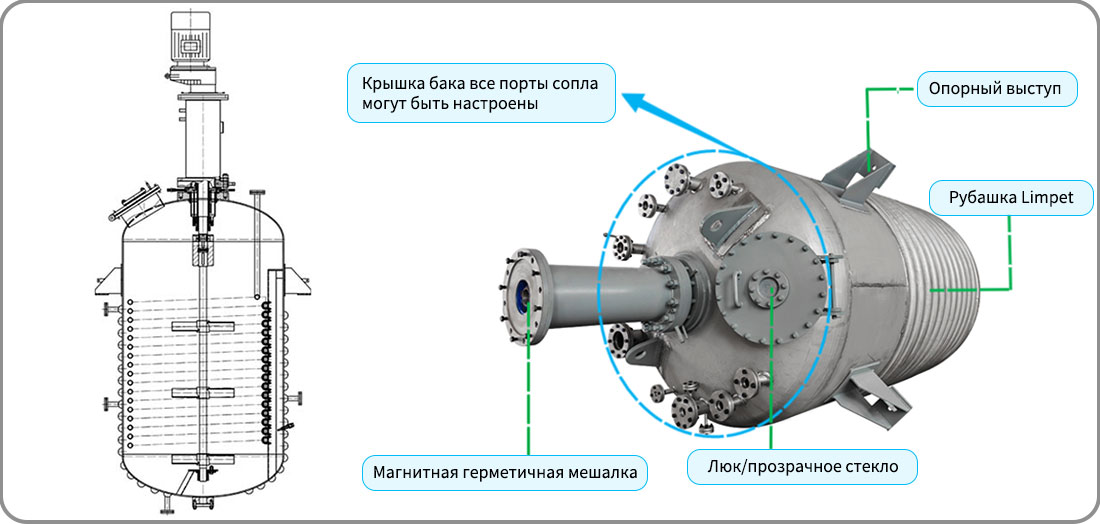

Реактор легко опознать по наличию снаружи прикрепленной катушки-магнита. Катушка Limpet: Материал : S304. Расчетная температура : 280°С. Теплоноситель : Водяной пар. Расчетное давление : 0,7 МПа. Приложение : Отопление. Позиция : Снаружи приварен к внешней стенке цилиндра котла. Катушка-лимпет является разновидностью рубашки в конструкции реактора. Ее также называют рубашкой-полутрубой, поскольку ее катушки выполнены из аксиально-секционной трубы. Преимущества: ᆞ Катушки надежно приварены к внешней стенке котла, чтобы они могли выдерживать высокое давление, создаваемое средой внутри них. ᆞ Поскольку они равномерно намотаны вокруг цилиндра, катушка-приманка помогает укрепить чайник. ᆞ И этот вид дисплея может сделать нагревание котла теплоносителем максимально эффективным, поэтому он очень популярен в реакциях при температуре ниже 400°C. |
| Входные/выходные отверстия для водяного пара: ᆞ Катушки-лимпеты можно рассматривать как циркуляционную нагревательную рубашку для реактора. Размер полутрубы невелик. В этом случае диаметр полутрубы составляет всего 44,50 мм. Поэтому в ней недостаточно места для нагревателя, как в обычной рубашке. ᆞ Порты будут использоваться для зарядки и разрядки теплоносителя. ᆞ Поскольку порты сделаны парами. Обычно делается только одна пара портов. В особых случаях они делаются в большем количестве пар, например, 2 пары или 3 пары. В этом случае они делаются в две пары по запросу клиента. Уведомление о конструкции реактора с катушкой-лимпетом: ᆞ Площадь теплообмена катушек-лимпетов определяется заказчиком. Мы спроектируем диаметр катушки и диаметр полутрубы в соответствии с площадью теплообмена. ᆞ Расчетная температура определяется заказчиком. Мы предложим теплоноситель в соответствии с температурой. ᆞ Материал змеевика выбирается с учетом коррозионных свойств теплоносителя. |
 |
| Расчетное давление (МПа) | Рабочее давление (МПа) | Расчетная температура (℃) | Рабочая температура (℃) | |
| чайник | -0,1~0,28 | -0,1~0,15 | 280 | 230 |
| катушка-лимпет/хаф-пайп | 0.7 | 0,5 | 280 | 230 |
| внутренняя катушка | 0.7 | 0,5 | 280 | 230 |
| Эффективный объем (л) | режим перемешивания | скорость перемешивания | Мощность двигателя (Вт) | |
| чайник | 6300 | трехступенчатая лопасть | 0~85 | 18,5 кВт (dIIBT4) |
| Материал | способ герметизации | допуск на коррозию | совместная эффективность | |
| чайник | S31603 | магнитное уплотнение | 1 | 1 |
