| Нет. | Параметры | Танк | ||
| 1 | Полный объем (л) | 140 | ||
| 2 | Рабочий объём (л) | 100 | ||
| 3 | Расчетное давление (МПа) | -0.1~1 | ||
| 4 | Рабочее давление (МПа) | -0.1~0.6 | ||
| 5 | Расчетная температура (℃) | 250 | ||
| 6 | Рабочая температура (℃) | 200 | ||
| 7 | Материал | SS316L | ||
| 8 | Скорость перемешивания | 60~120 | ||
| 9 | Мощность двигателя (кВт) | 2.2 | ||
 |

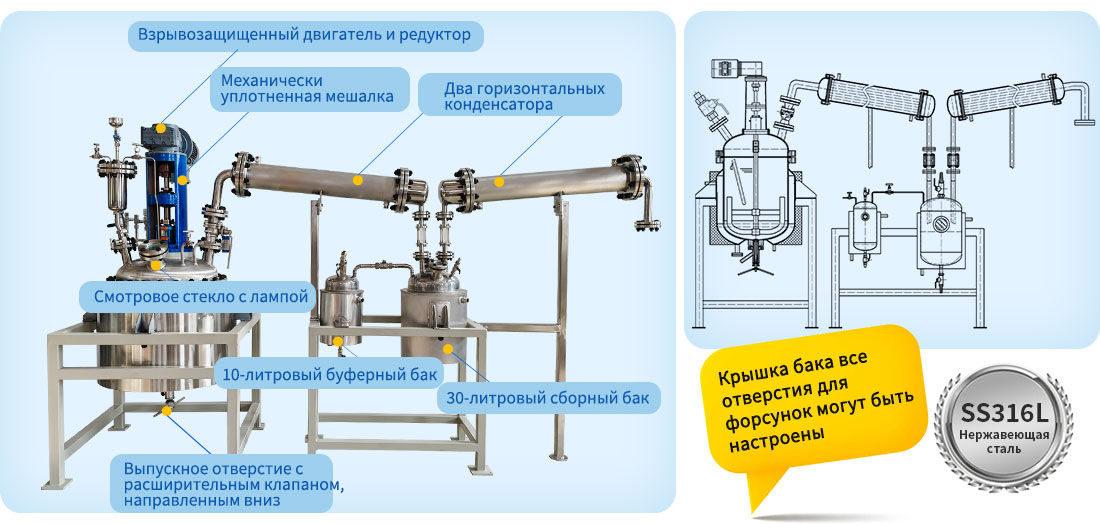

Двигатель мешалки Ex
- Взрывозащищенный двигатель, соединенный с магнитной мешалкой, статическое уплотнение магнитной передачи.
Двухголовочное механическое уплотнение
-Безопасный и надежный-Механическая герметизирующая мешалка -С внутренней системой охлаждения с циркуляцией воды. -регулирование скорости частотного преобразования |
|
патрубки крышки бака
- Порты для манометра, датчика давления и предохранительного клапана - Порт для измерения внутренней температуры резервуара -Входной/выходной патрубок рубашки -Вентиляционное отверстие -Конденсационный порт -Входной/выходной патрубок катушки
- Порт подачи материала
-Смотровое окно Примечание: Все сопла могут быть настроены индивидуально. |
 |
 |
Дно резервуара -Сливное отверстие рубашки
-Входное/выходное отверстие циркуляционной рубашки
-Выпускной патрубок с расширительным клапаном, направленным вниз.
|
| Технические параметры пилотного реактора | |||||
| Рабочий объём (л) | 50 | 100 | 200 | 300 | 500 |
| Тип структуры |
Открытый стиль
Соедините крышку и корпус чайника болтами и гайками на фланце.
|
||||
| Рабочее давление | Отрицательное давление -0,1~20,0 (МПа) | ||||
| Рабочая температура | -196-500°C | ||||
| Мощность двигателя (Вт) | 1.1 | 1.5 | 2.2 | 3 | 4 |
| Тепловая мощность (кВт) | 9 | 15 | 18 | 18 | 36 |
| Тип отопления | Прямой электрический нагрев дымохода, электрический нагреватель с термической масляной ванной, циркуляционная рубашка с термическим маслом/паром/расплавленной солью. | ||||
| Тип разряда | Слив снизу, отбор проб с крышки котла. | ||||
| Смесительный вал | Самосмазывающаяся износостойкая втулка из нержавеющей стали, подходящая для высокоскоростного перемешивания различных сред. | ||||
| Тип перемешивания | Рабочее колесо, лопатка, якорь, турбина, самовсасывающее устройство, рама, винт, ремень или по запросу заказчика. | ||||
| Тип уплотнения | Магнитная пломба, механическая пломба, упаковочная пломба. | ||||
| Мотор | Обычный двигатель переменного тока или взрывозащищенный двигатель по запросу заказчика. | ||||
| Материал реактора | Внутри котла в качестве контактирующего материала в основном используются нержавеющая сталь SUS304, SUS316L, SUS321, SUS310, а также титан, никель, цирконий, хастеллой и т. д., или футеровка из ПТФЭ, ППЛ, ПФА, никеля (Ni6) в зависимости от реакционной среды. | ||||
| Крышка чайника, открытое отверстие | Газовый порт, жидкостный порт, порт термогильзы, порт подачи твердых частиц, манометр, порт предохранительного клапана, входной/выходной порт охлаждающей воды (или смотровое стекло и другие порты в зависимости от рабочего давления). | ||||
| Контроллер устройства |
Оснащен автоматическим ПИД-регулятором или ПЛК-контроллером, отображает и контролирует скорость смешивания и температуру нагрева, имеет функцию самонастройки, точность регулирования температуры +1°C;
Управляйте другими приборами, такими как расходомеры, уровнемеры, клапаны, в соответствии с реакцией.
процесс.
|
||||
